Hの波動関数画像ギャラリー

水素原子の波動関数を計算するプログラム plot_wf.pyと本ページは、
シミュ君日記の Youtube動画を見てインスパイアされて作成したものです。ここに御礼申し上げます

2024年度結晶工学スクール関連資料の「関連プログラム」で公開しているplot_wf.pyを使って作った画像・アニメーションです。
アニメーションでは、固有関数の時間変化を表示しています。位相は表面色で表示されており、
ファイル名に 'r' とあるものは ψ_r、'a' とあるものは |ψ| を表示しています。

plot_wf_の後の文字列は以下を示しています。

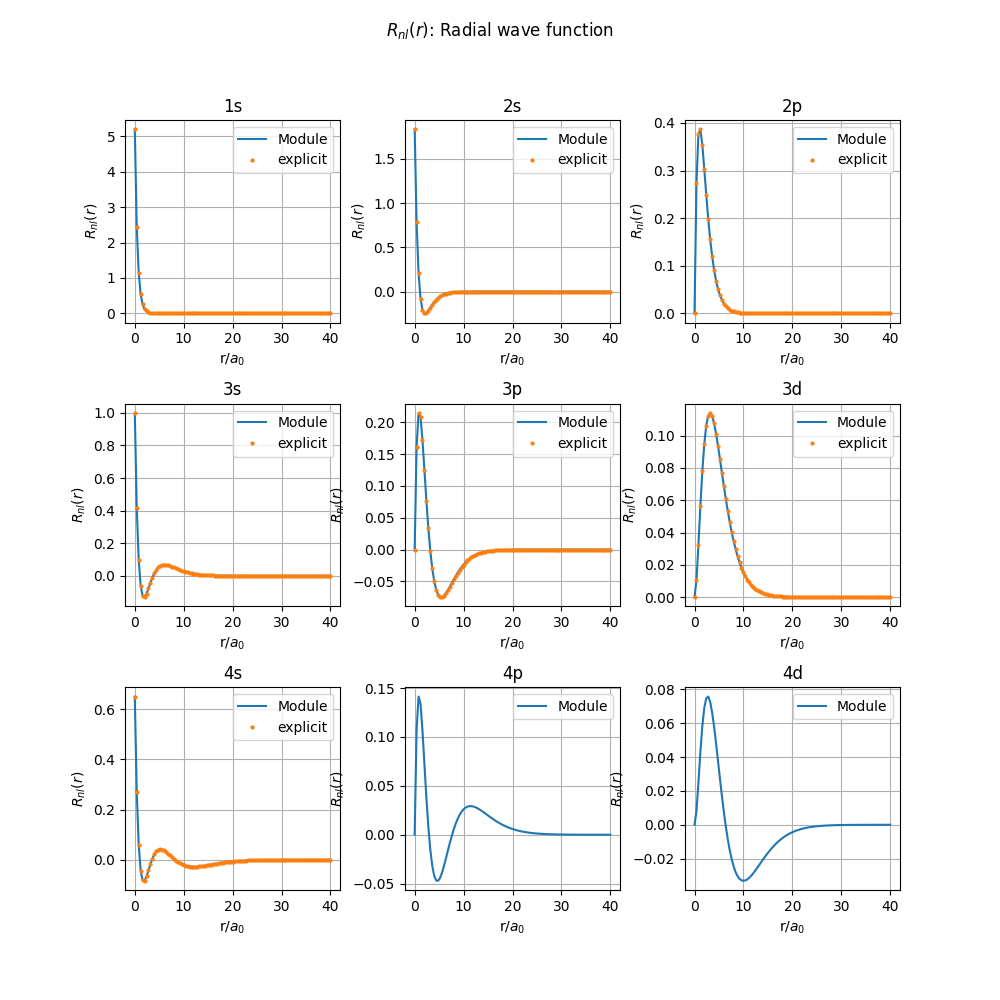

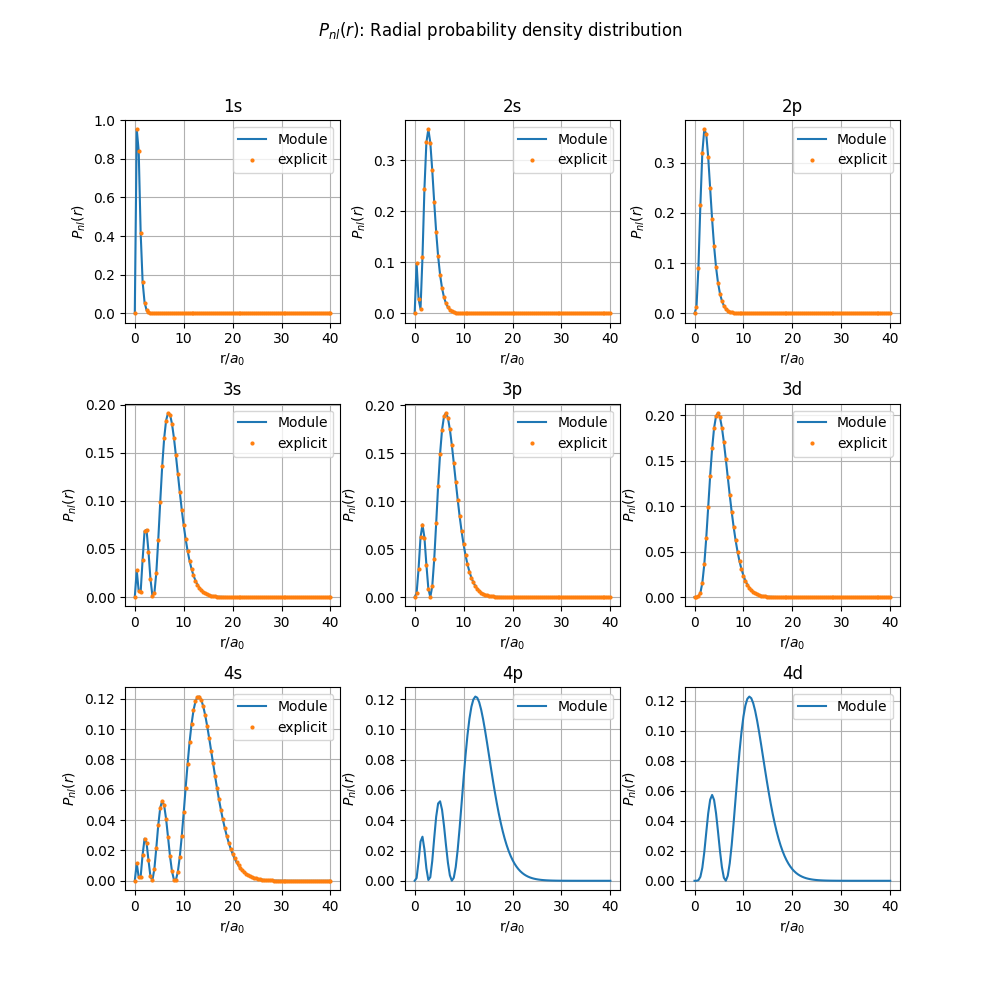

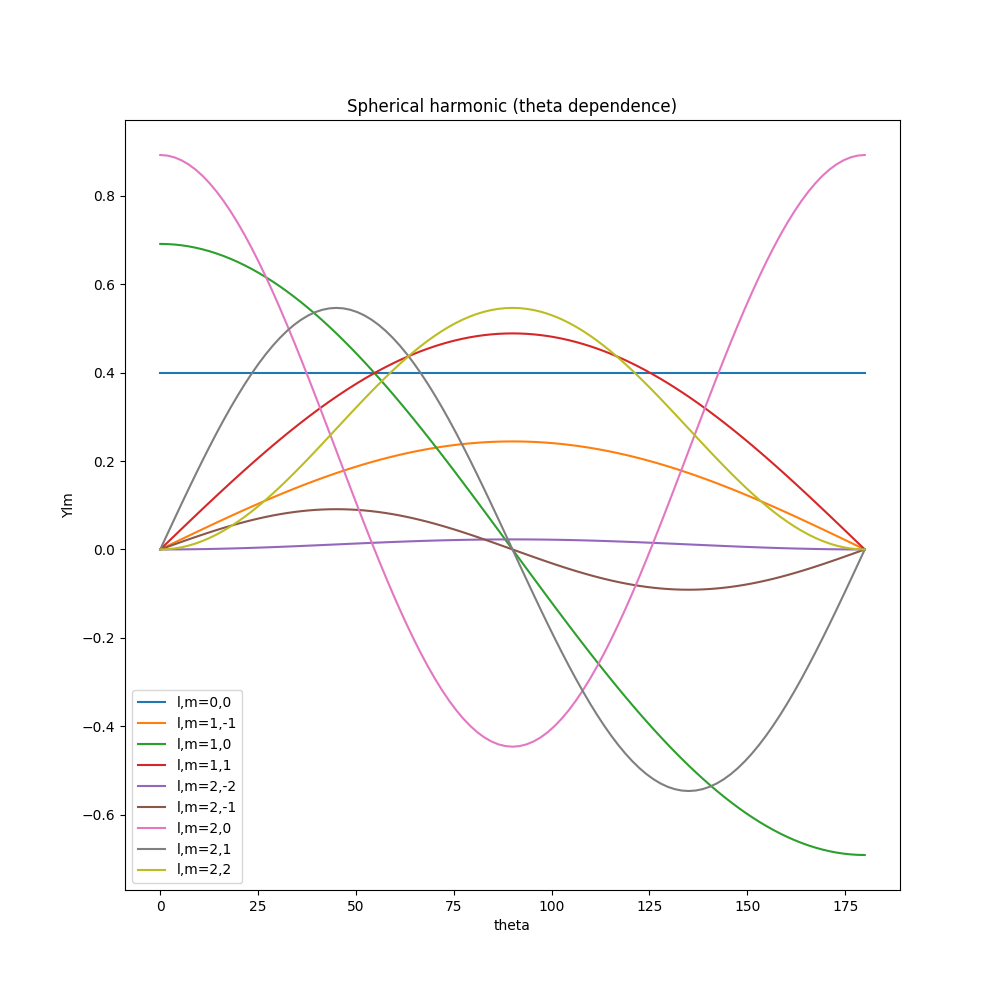

rplot: r(θ, φ) = Ylm(θ, φ) など (nlmの後の文字がrであれば実部、iであれば虚部、aであれば|Ylm|、a2であれば|Ylm|²)

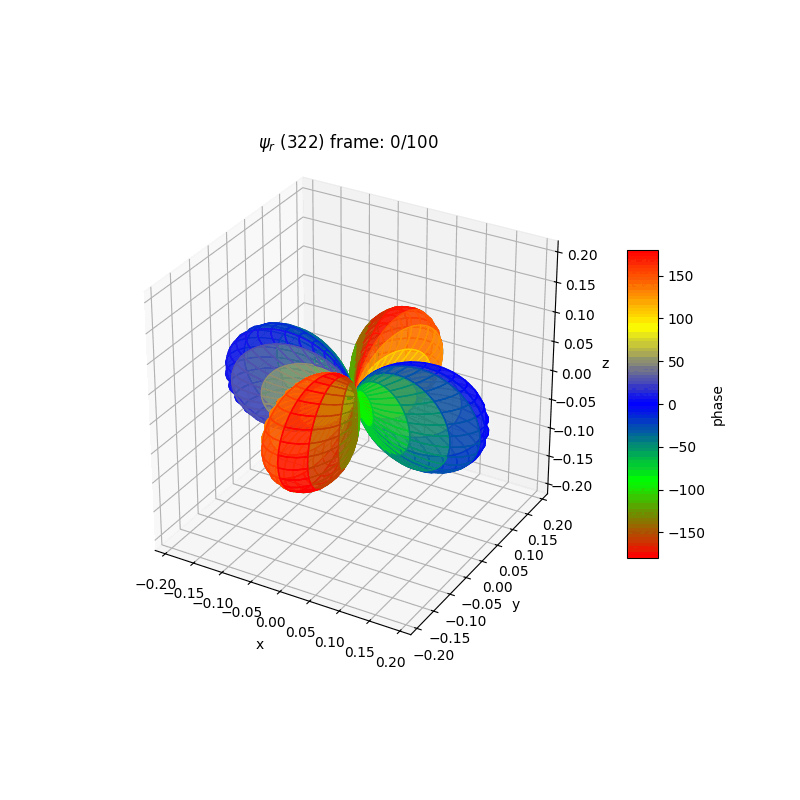

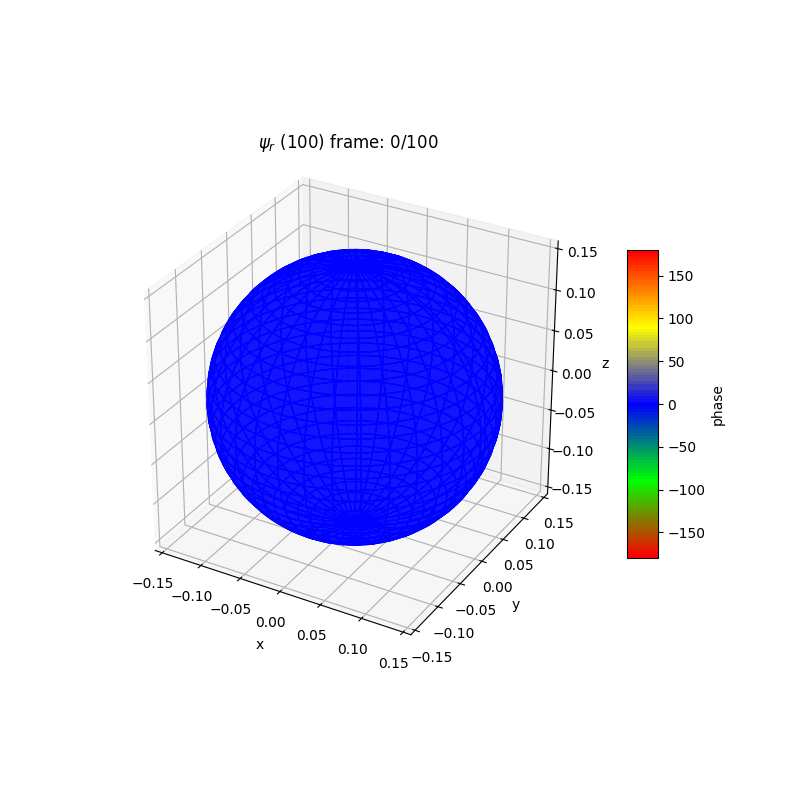

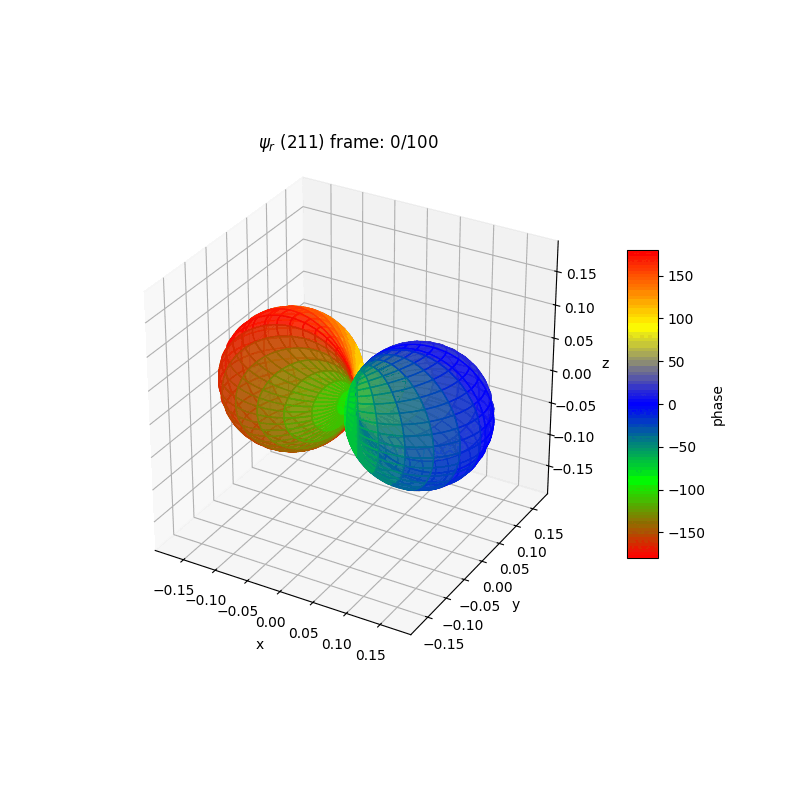

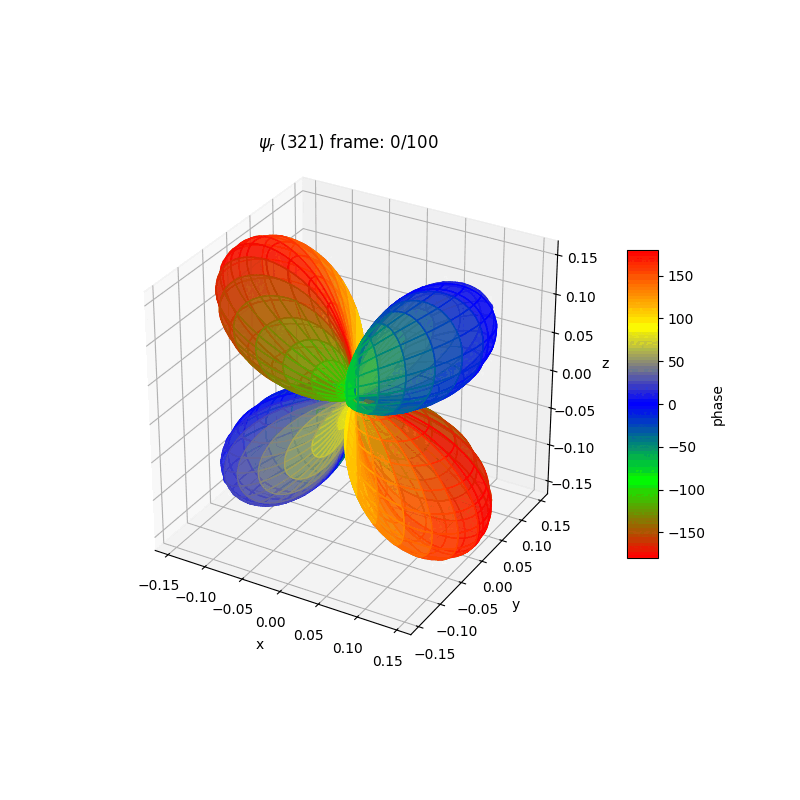

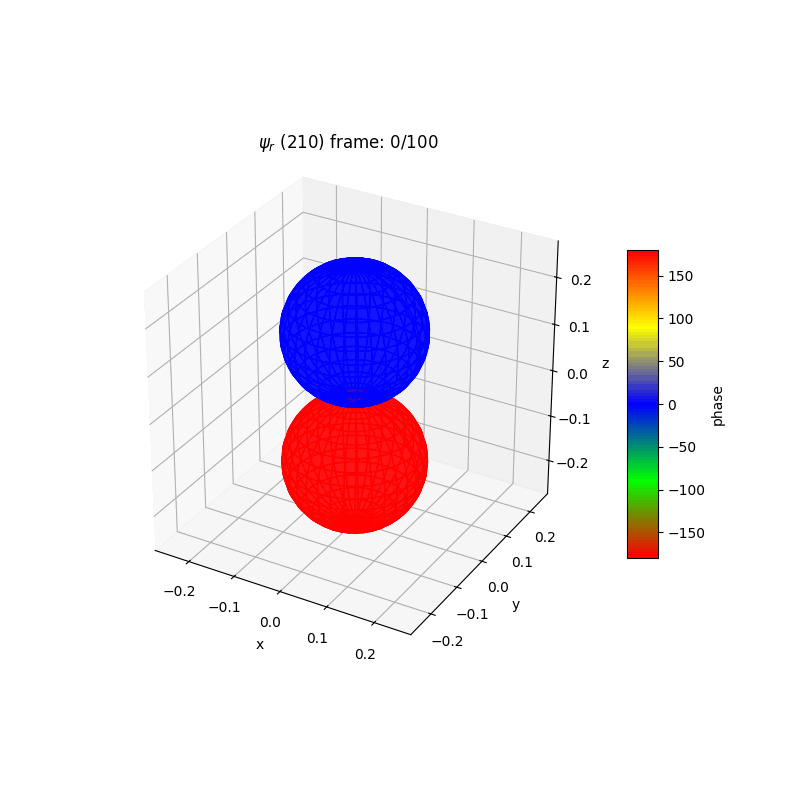

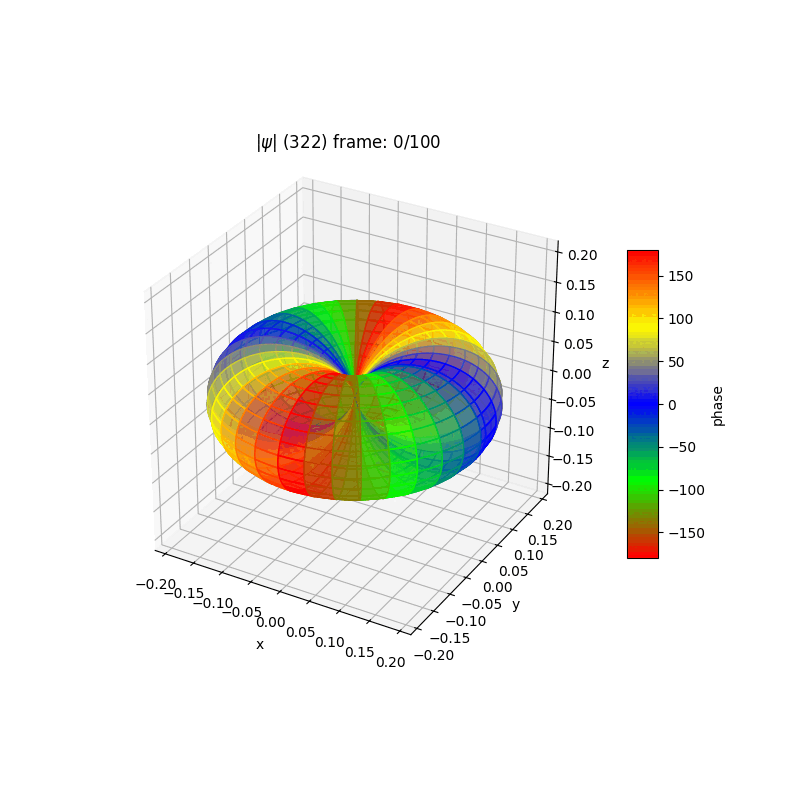

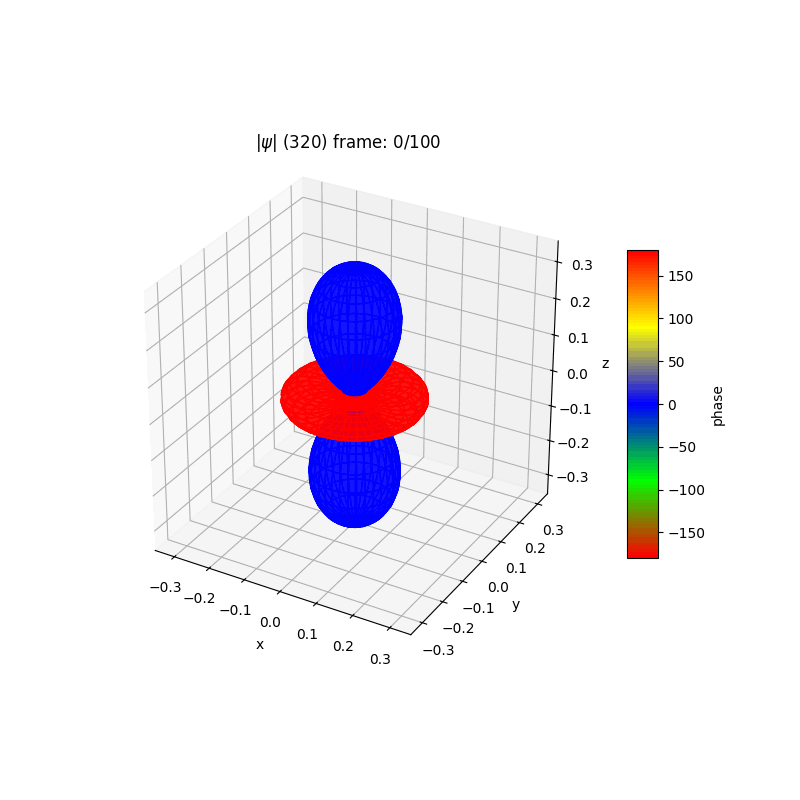

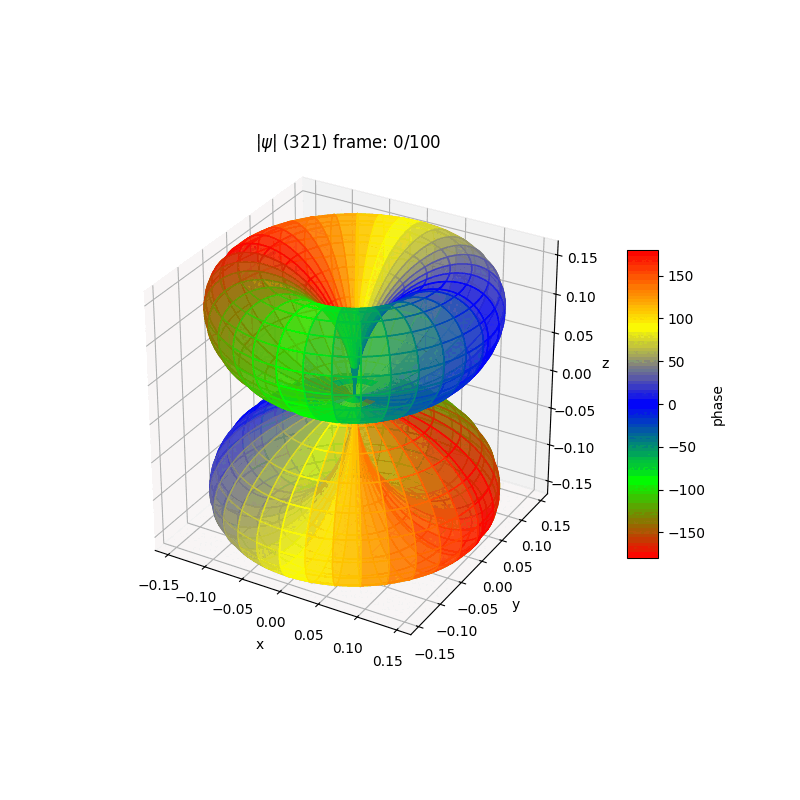

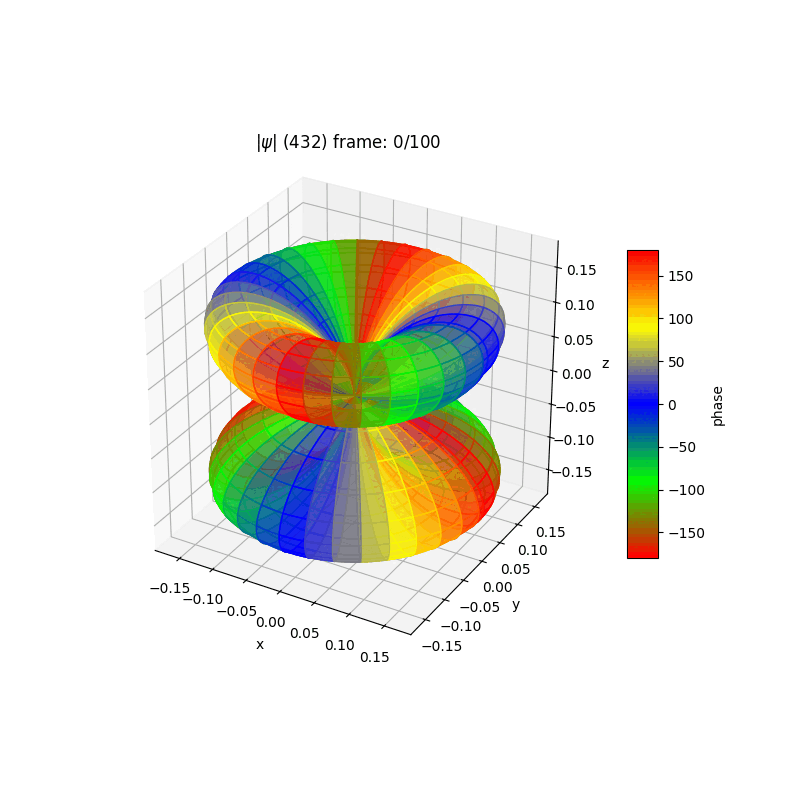

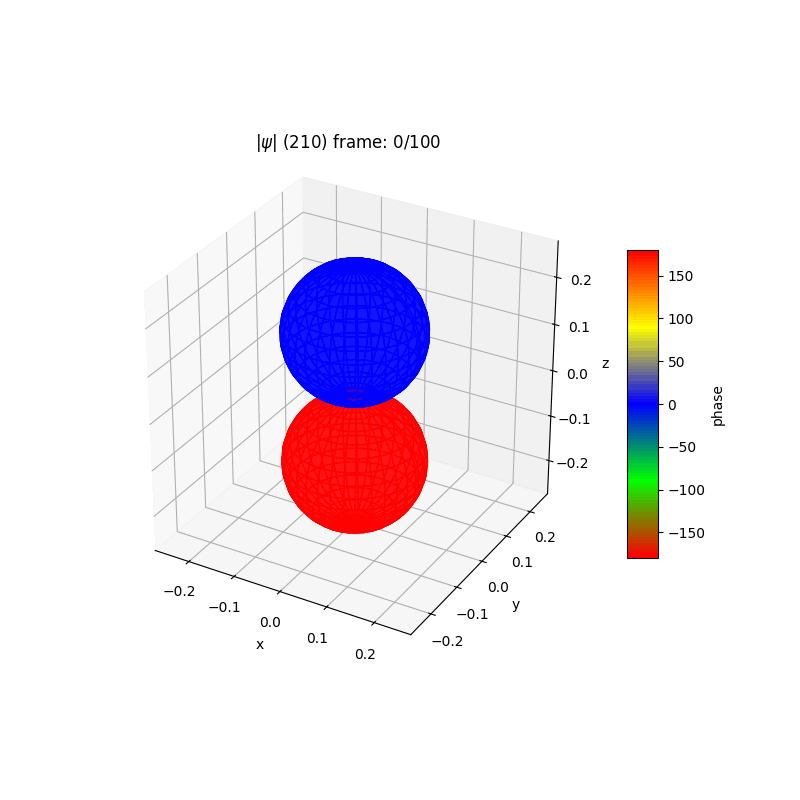

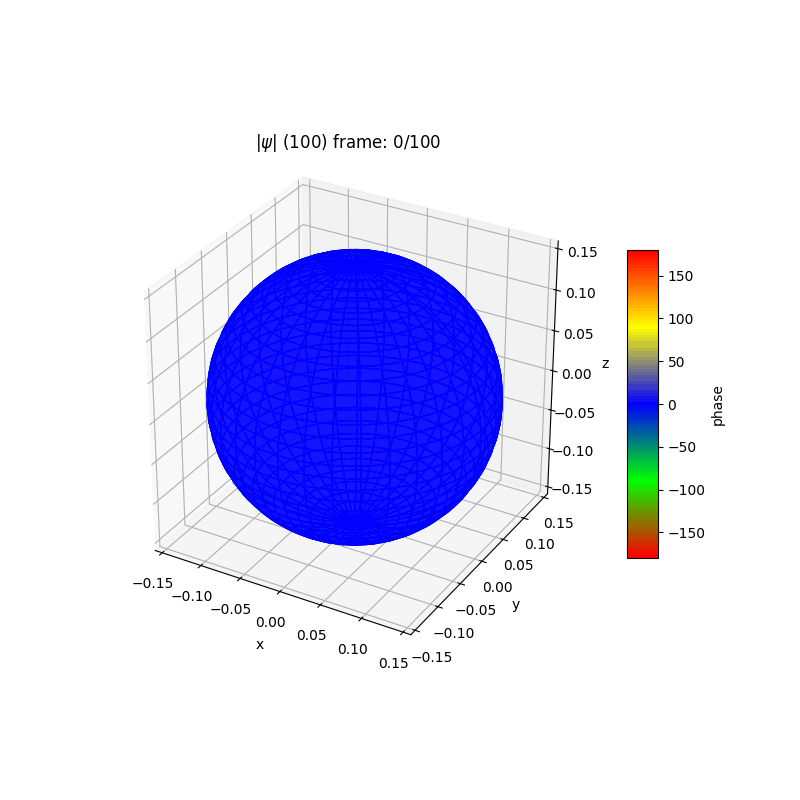

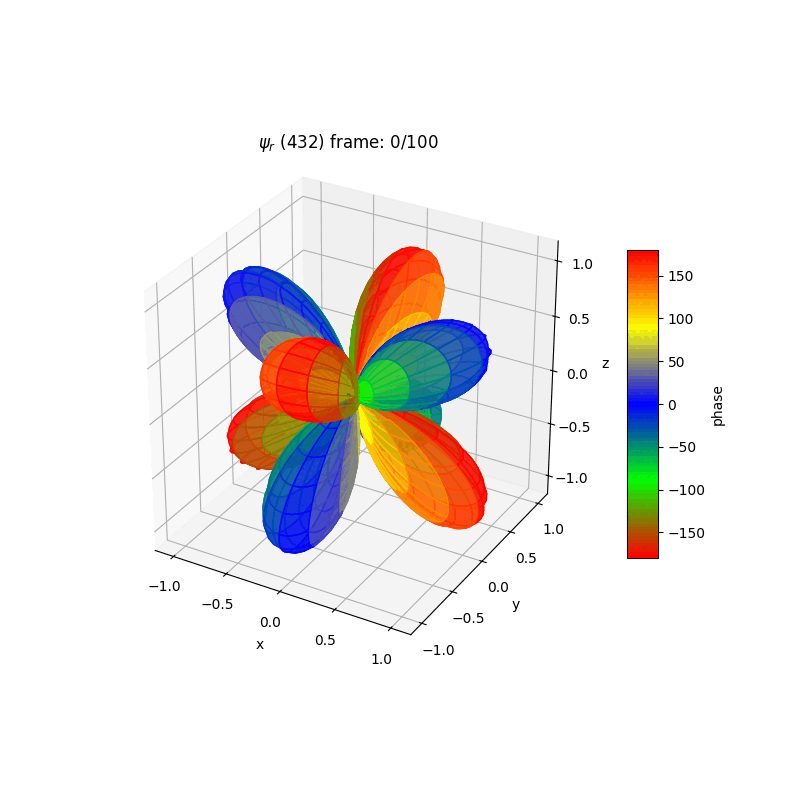

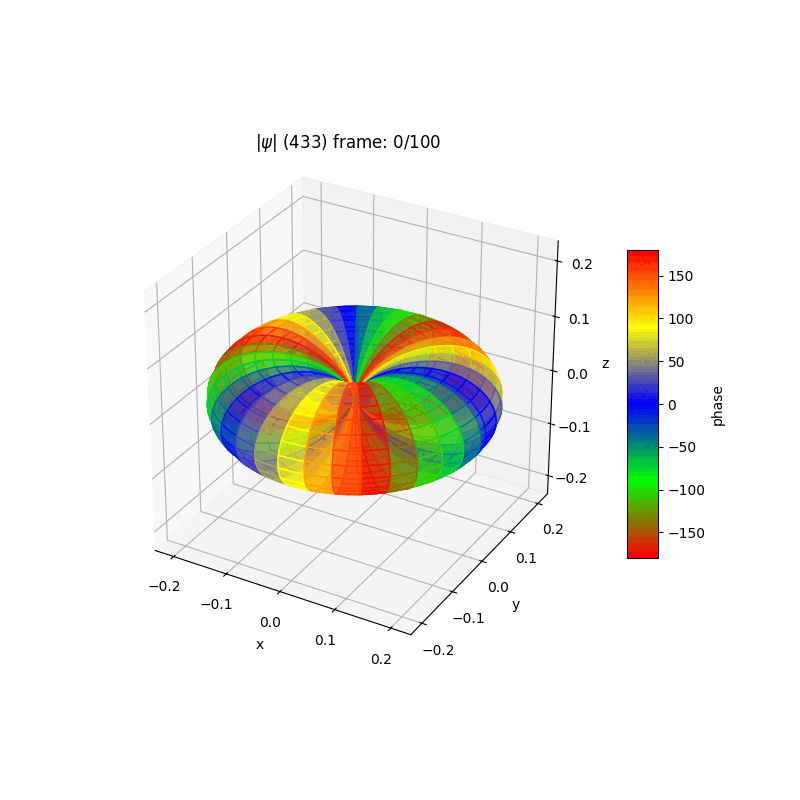

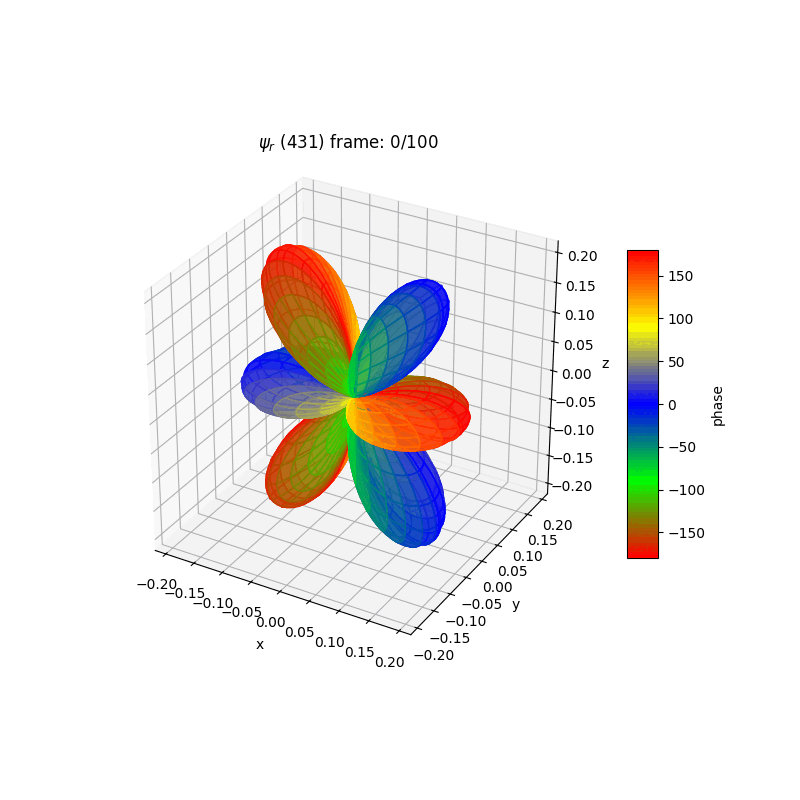

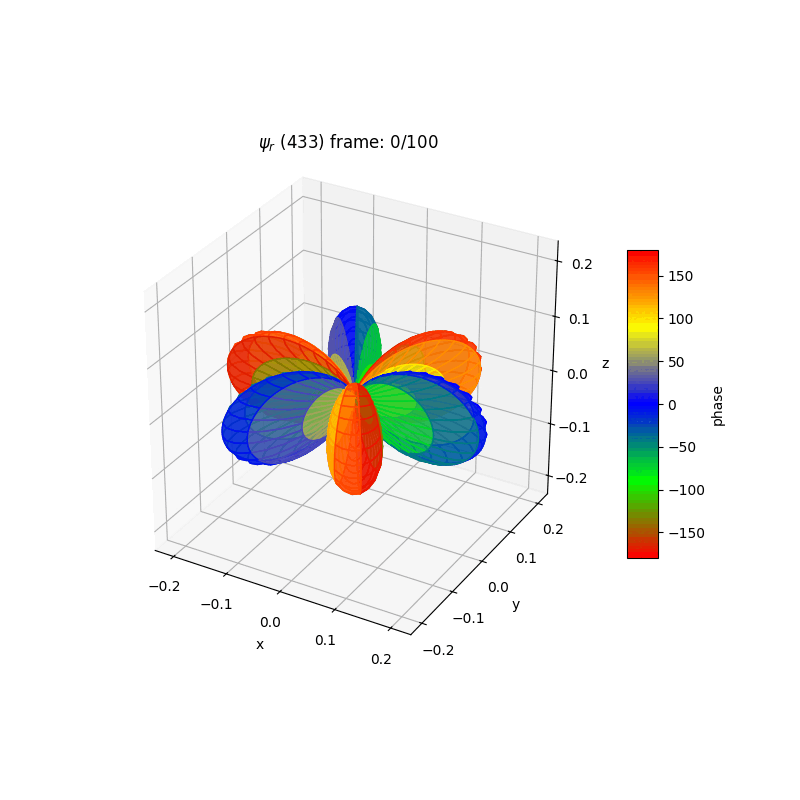

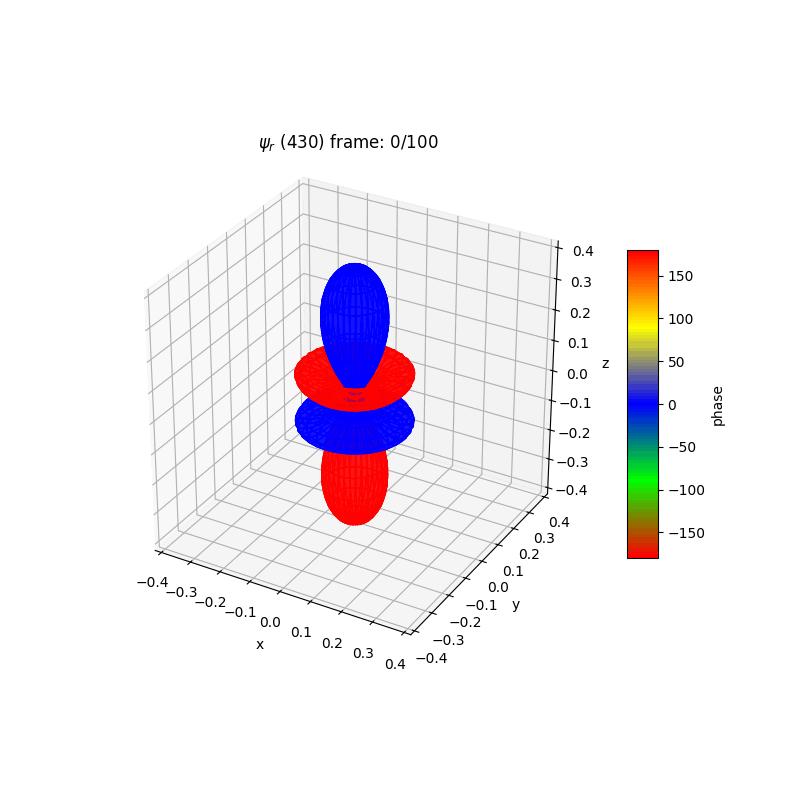

ranim: rplotのアニメーション

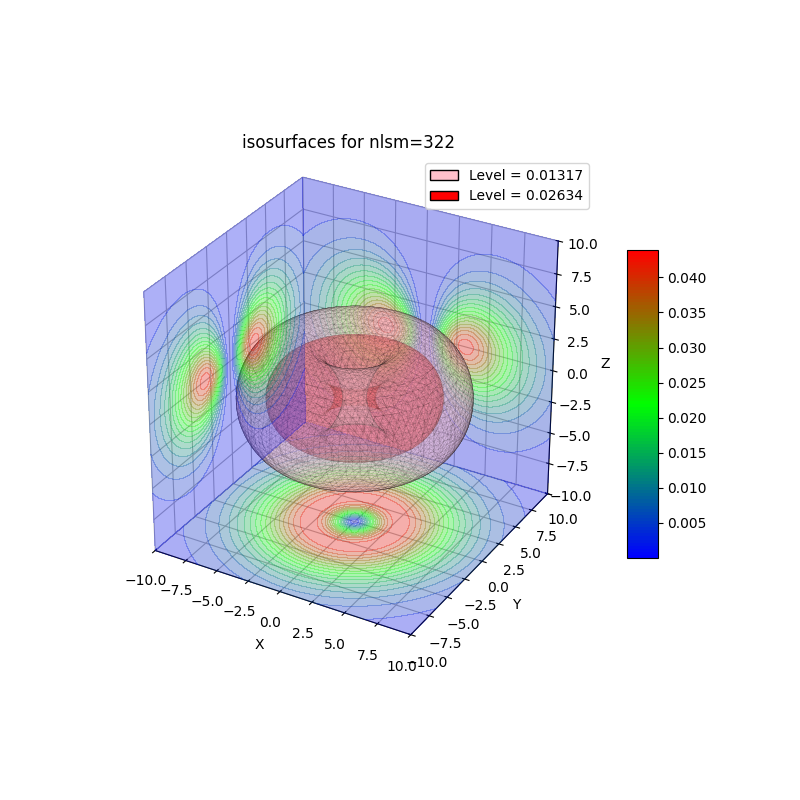

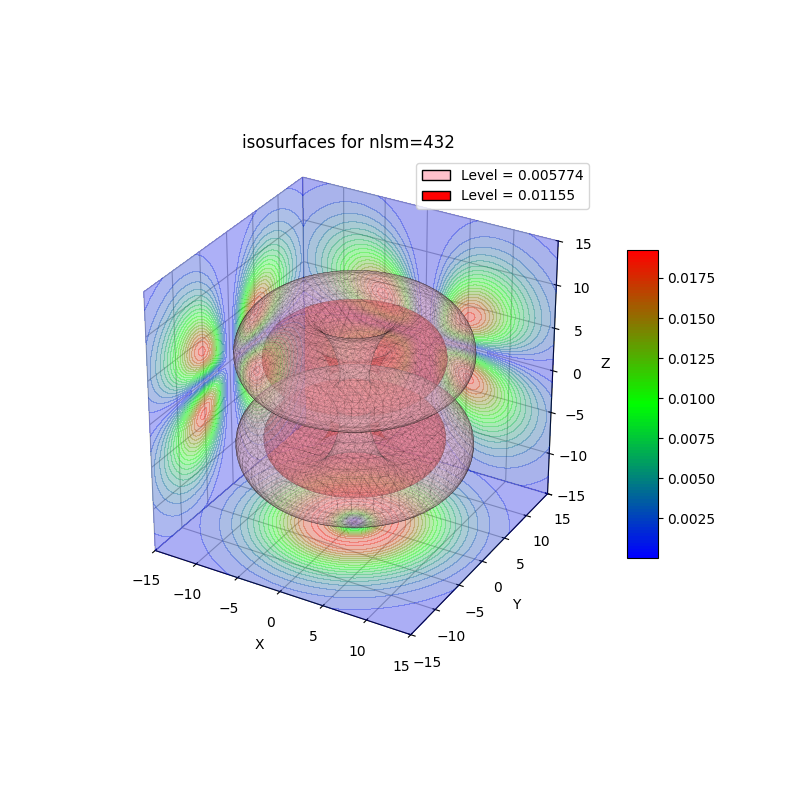

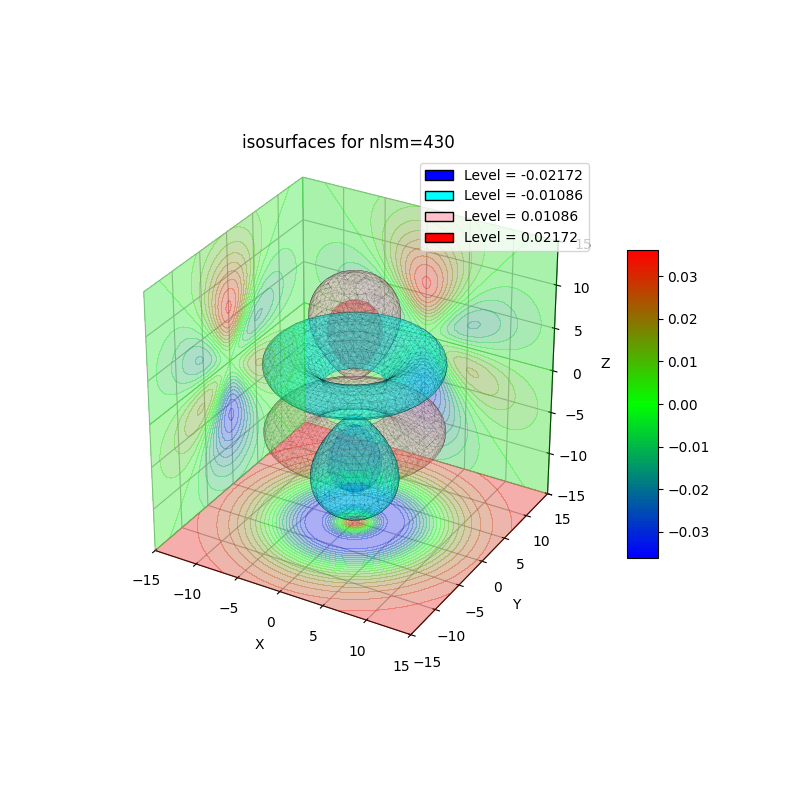

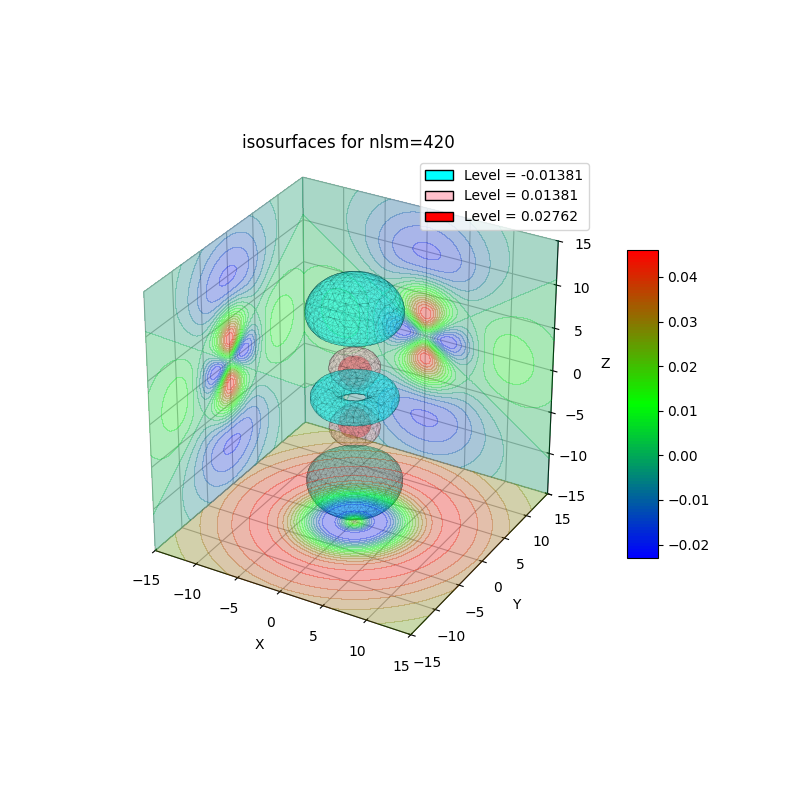

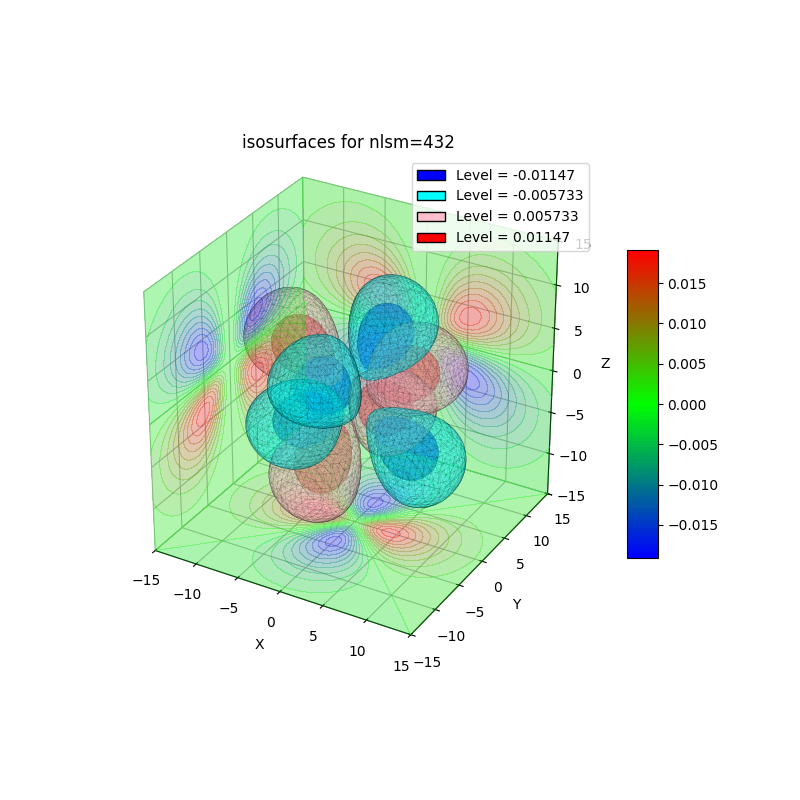

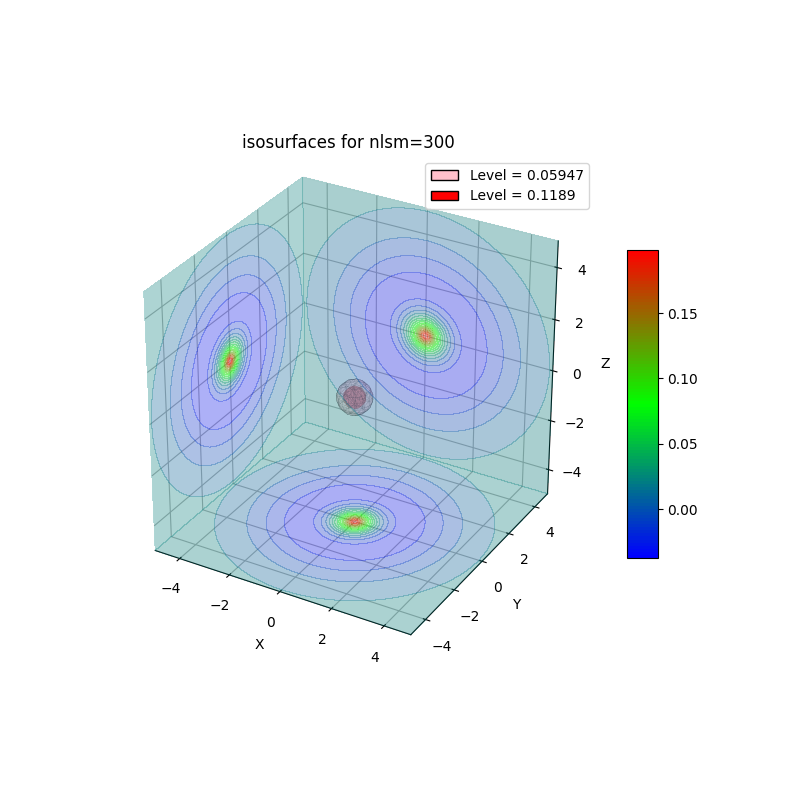

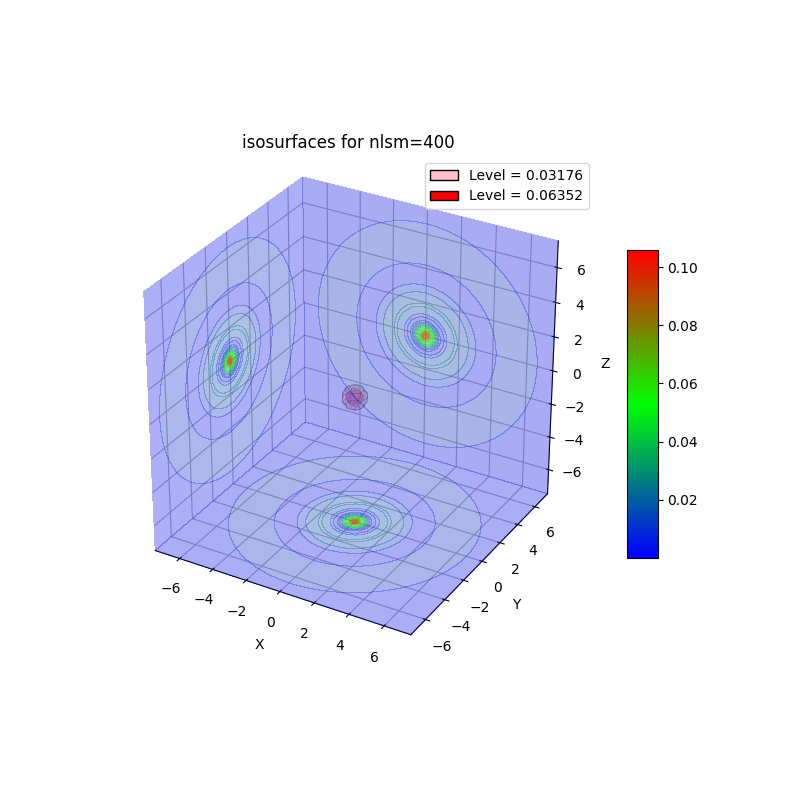

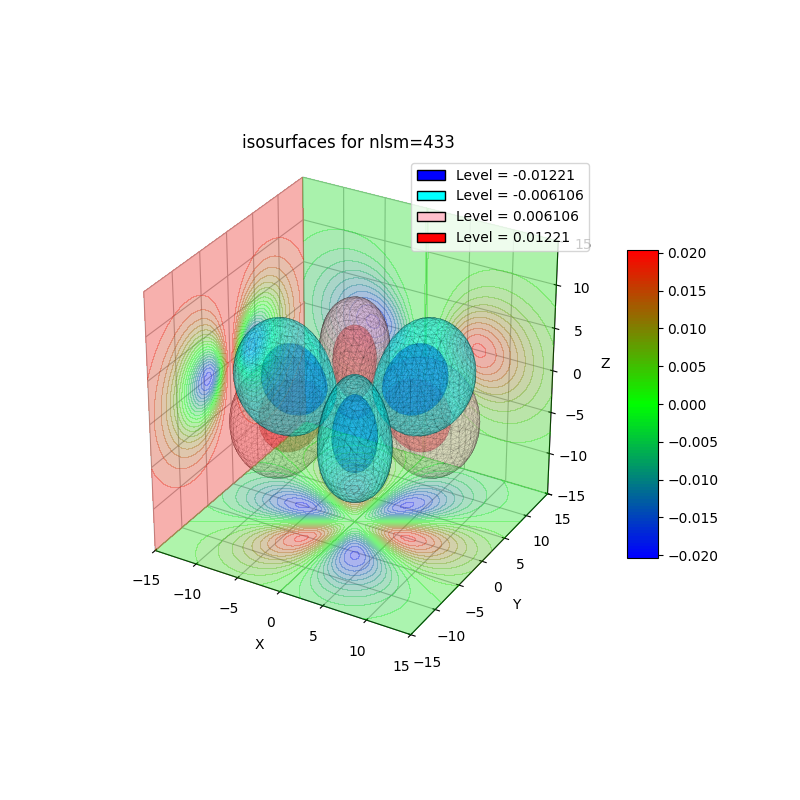

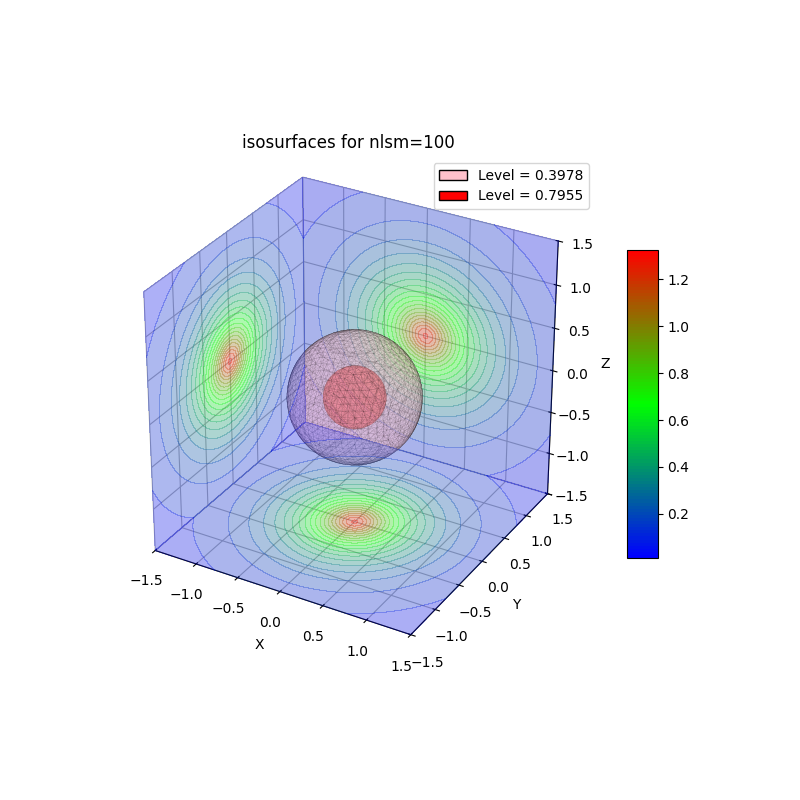

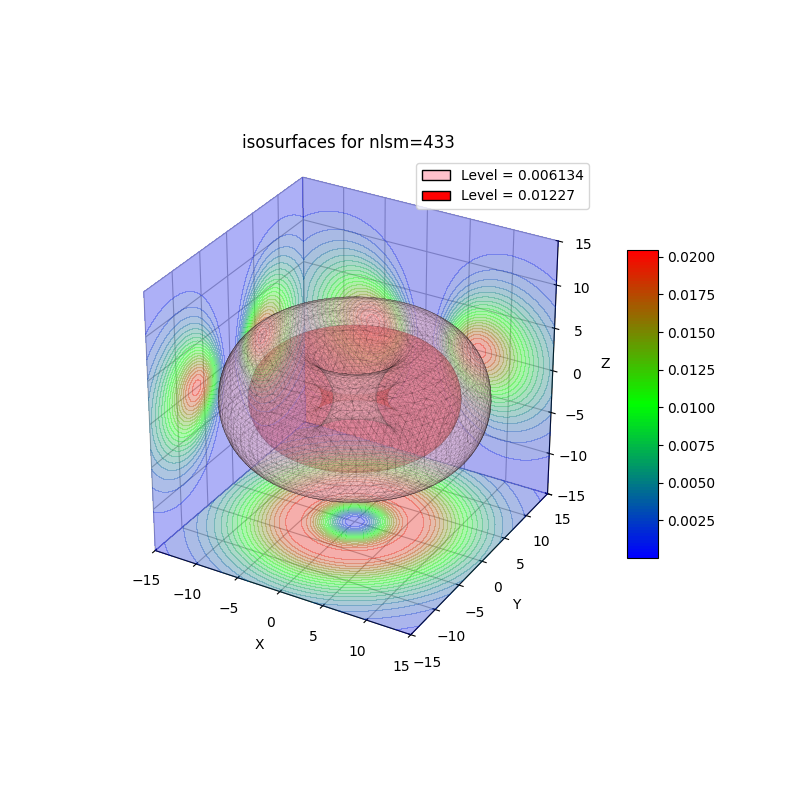

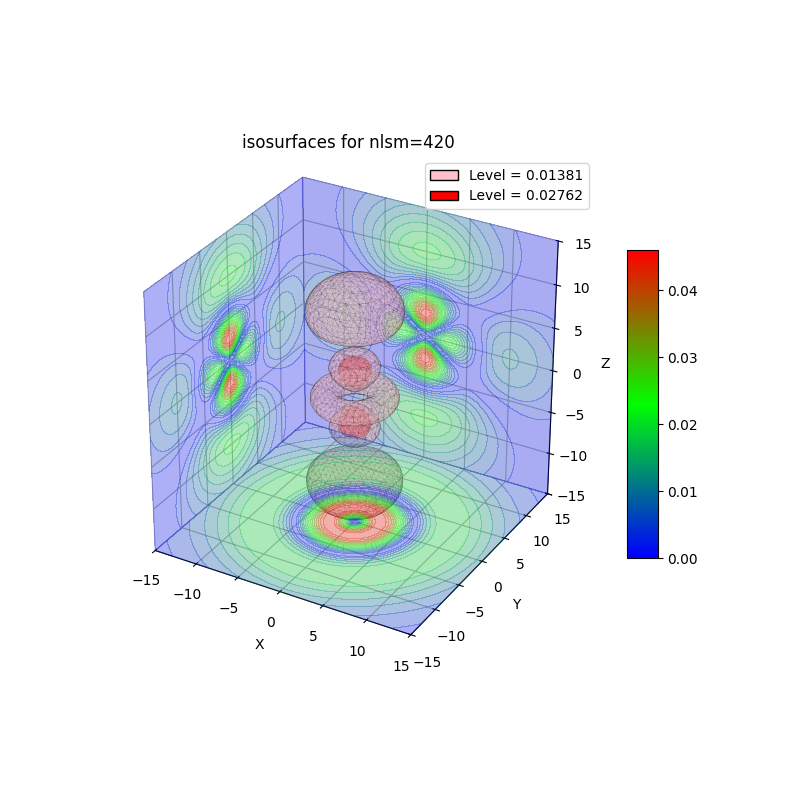

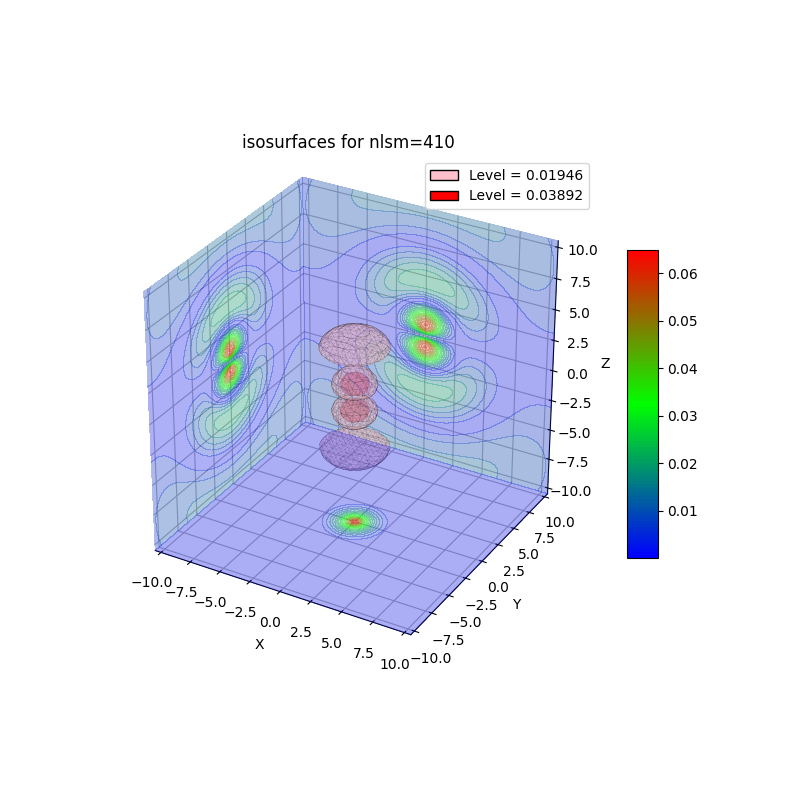

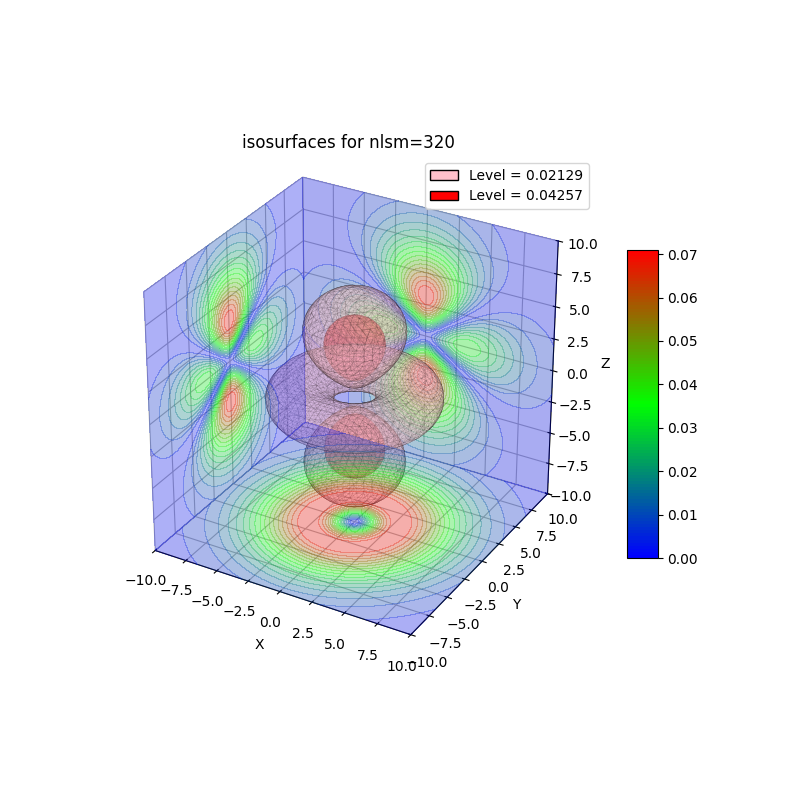

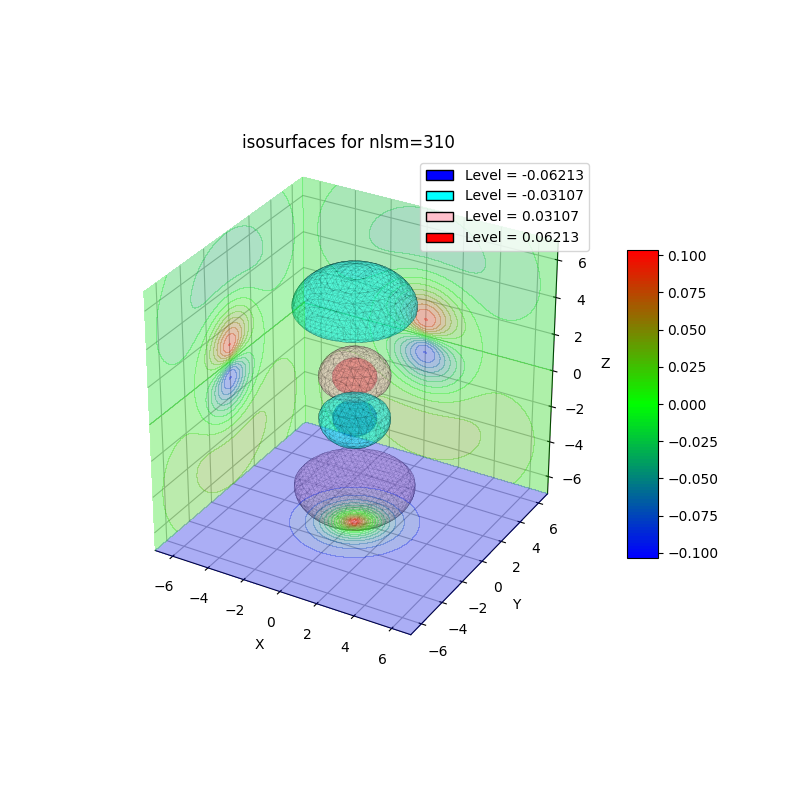

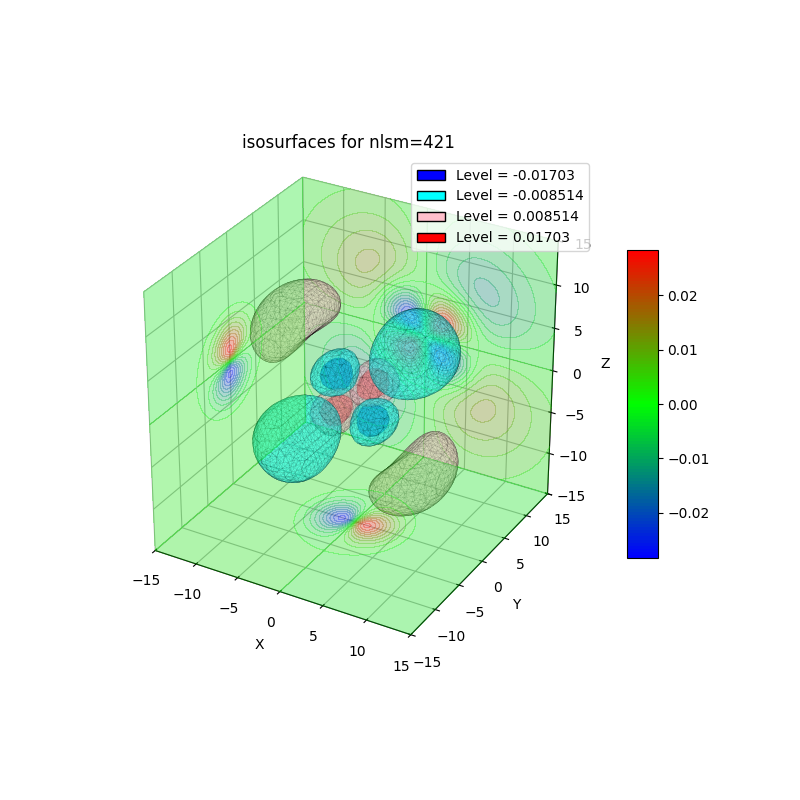

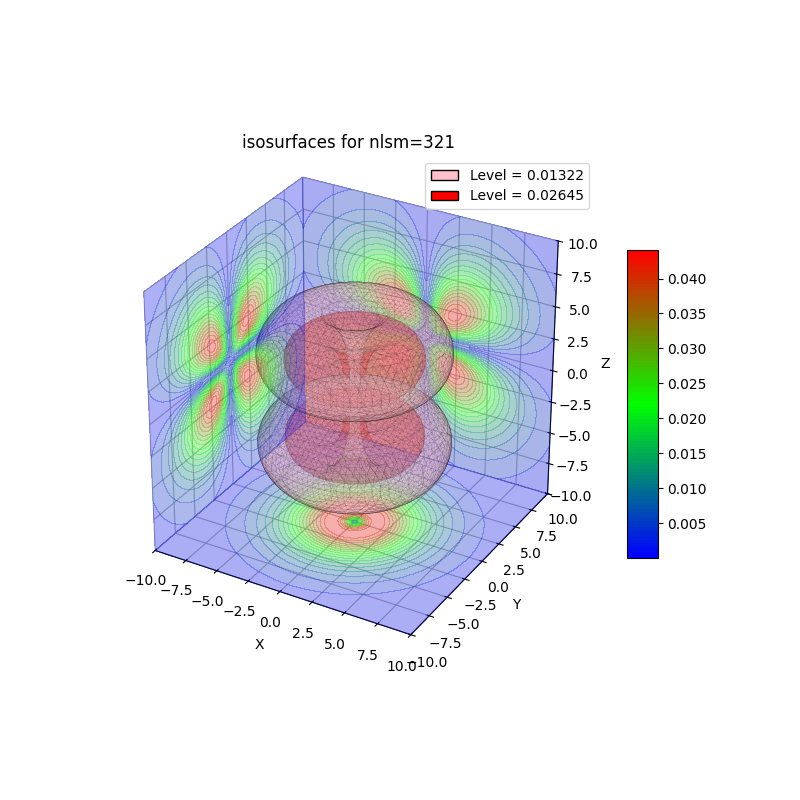

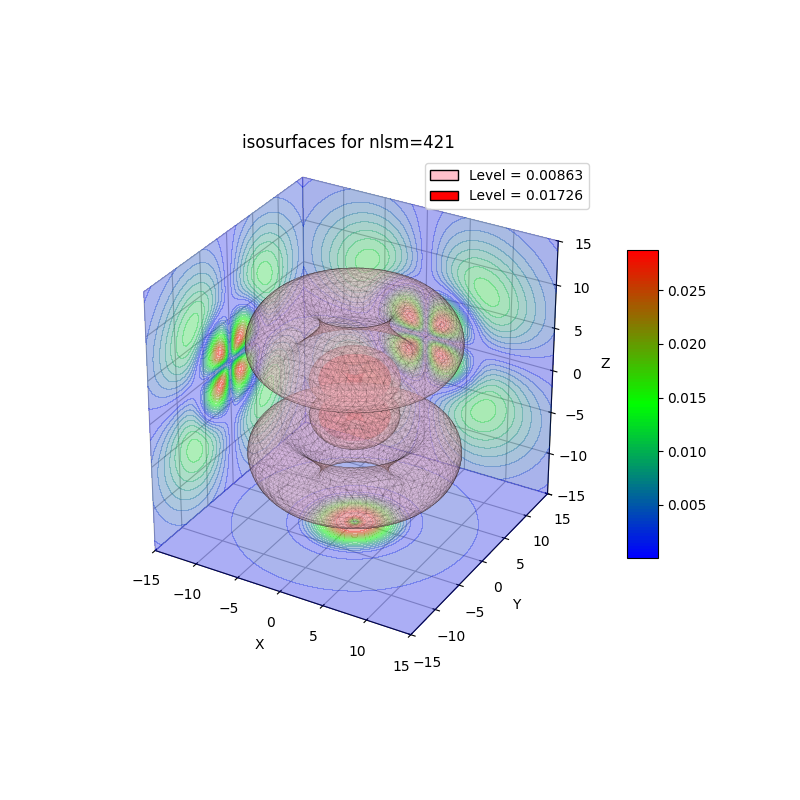

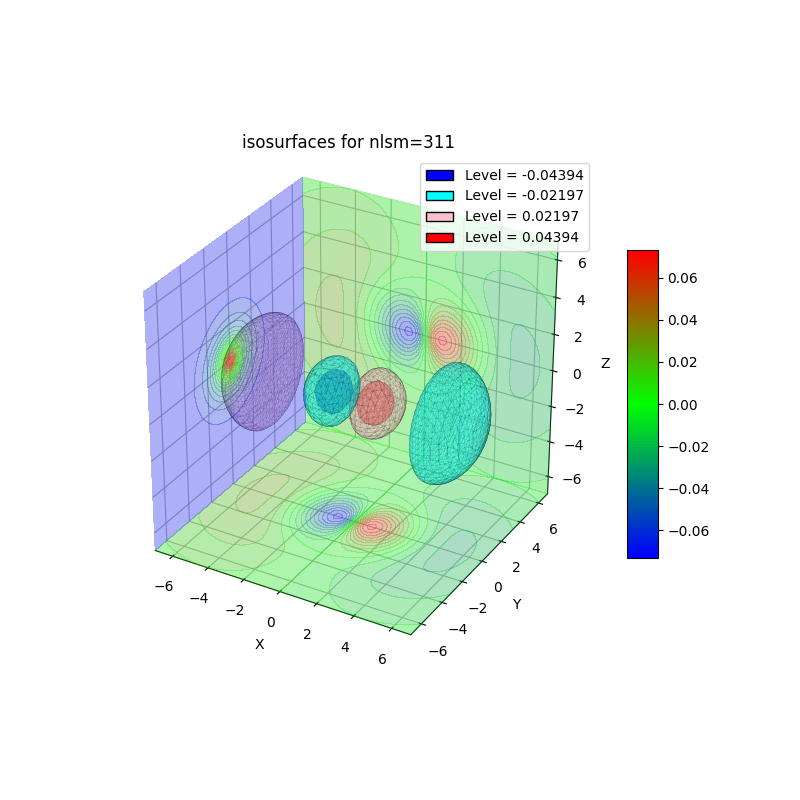

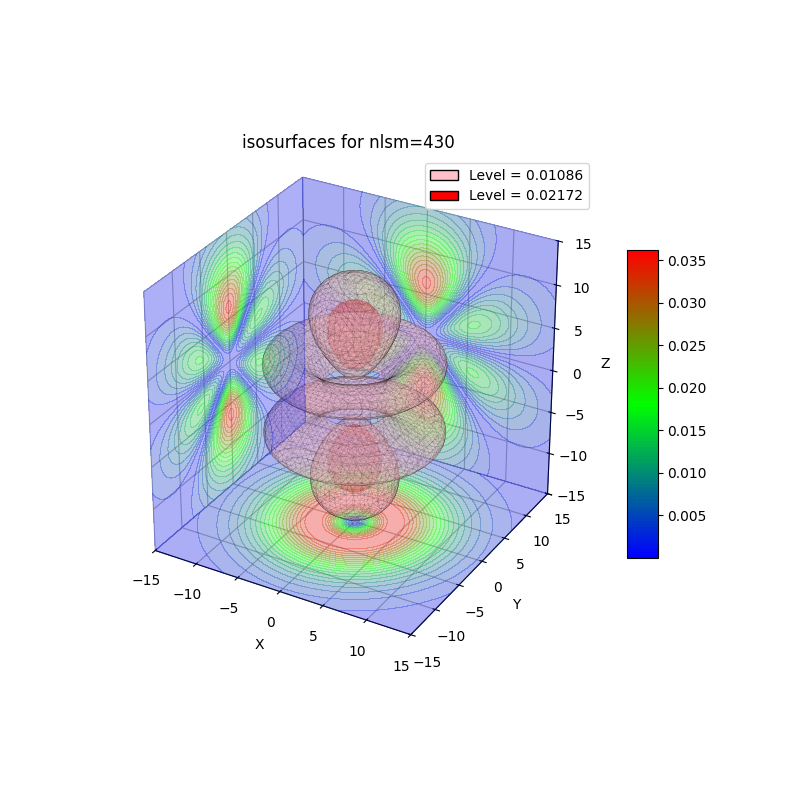

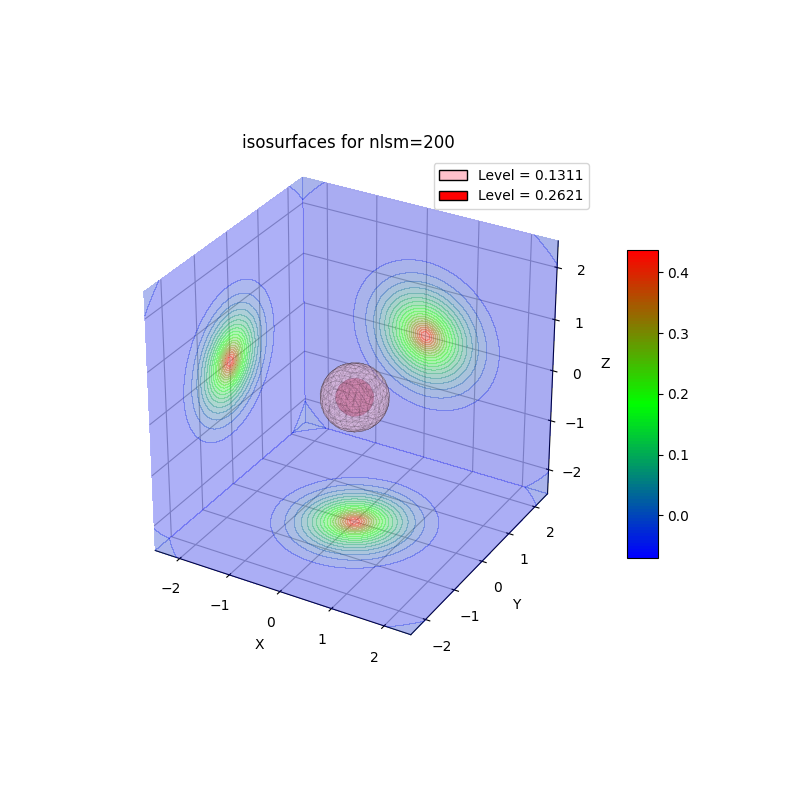

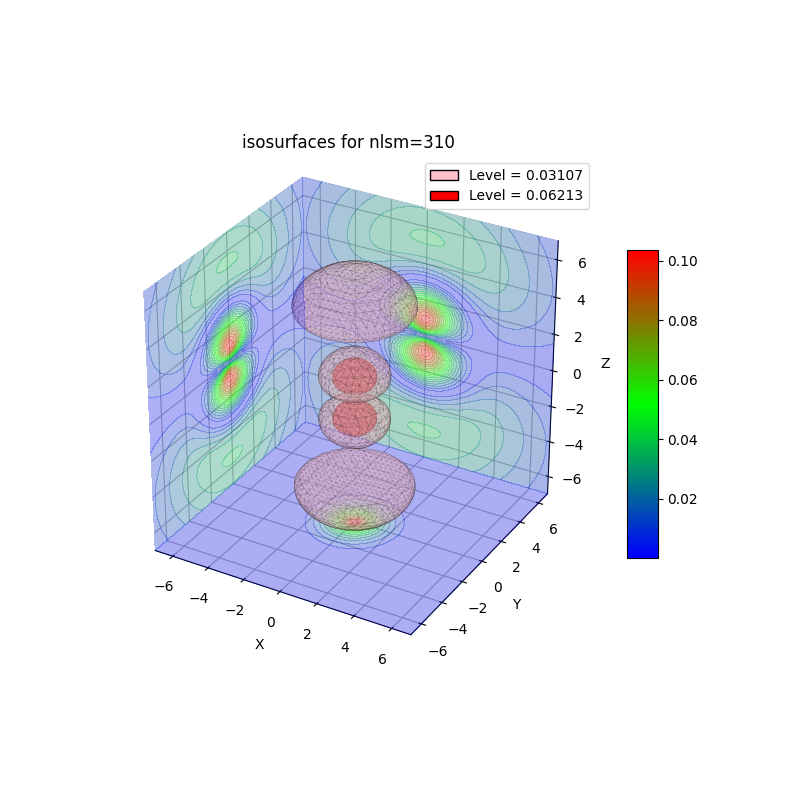

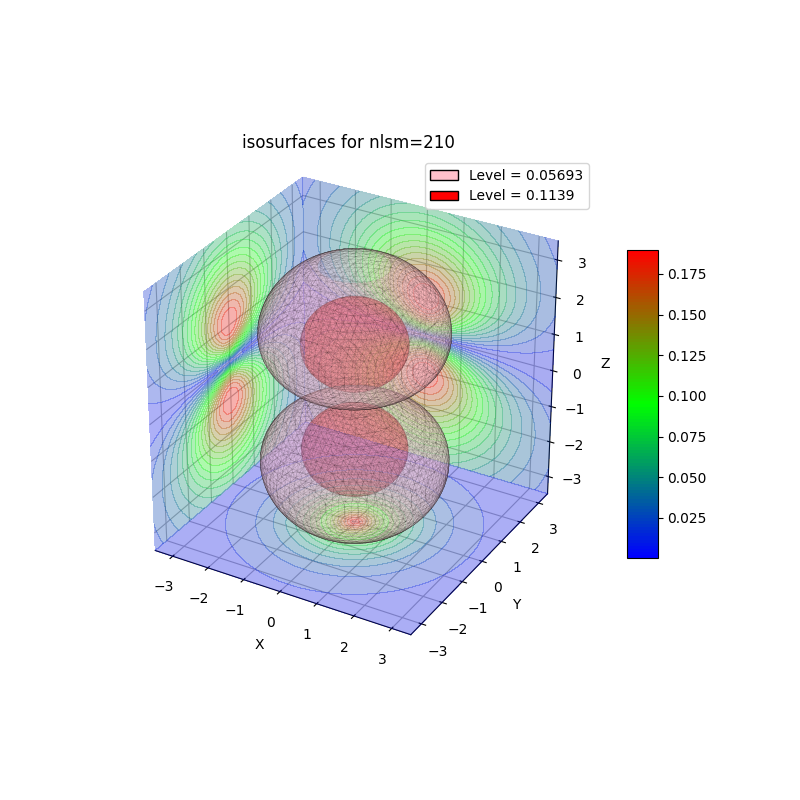

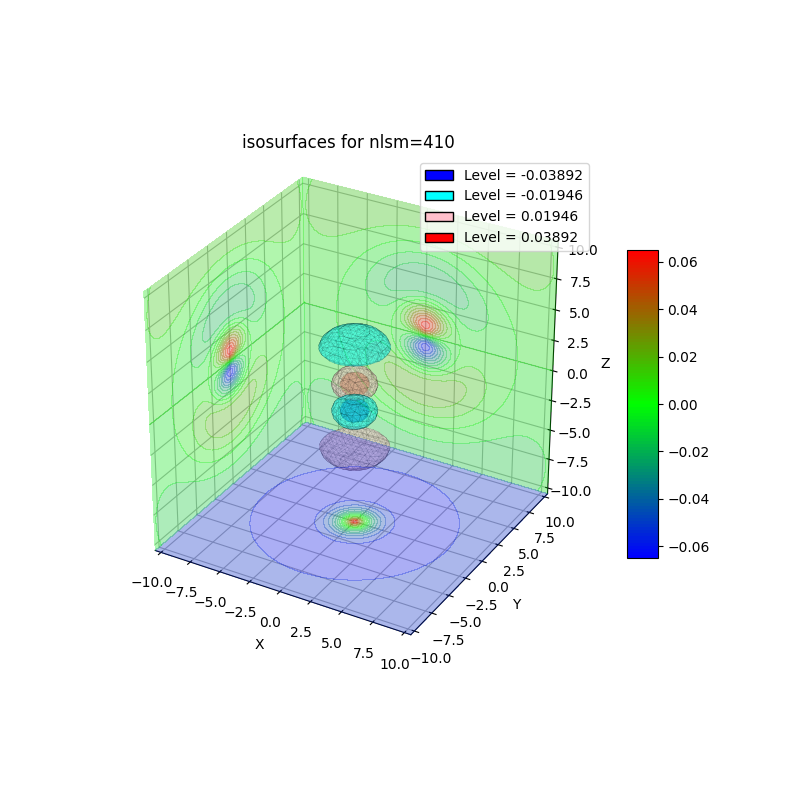

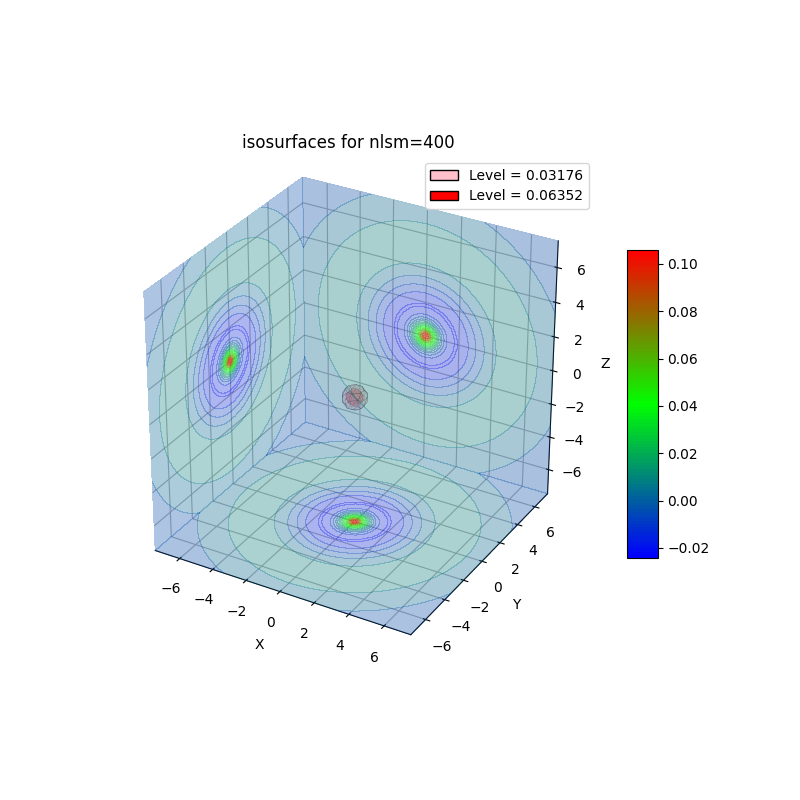

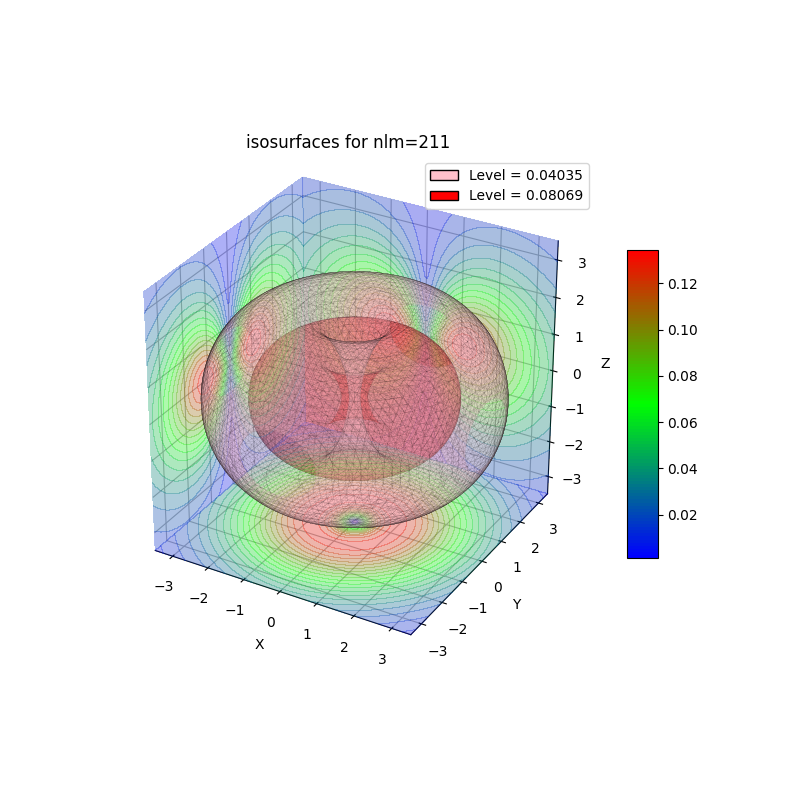

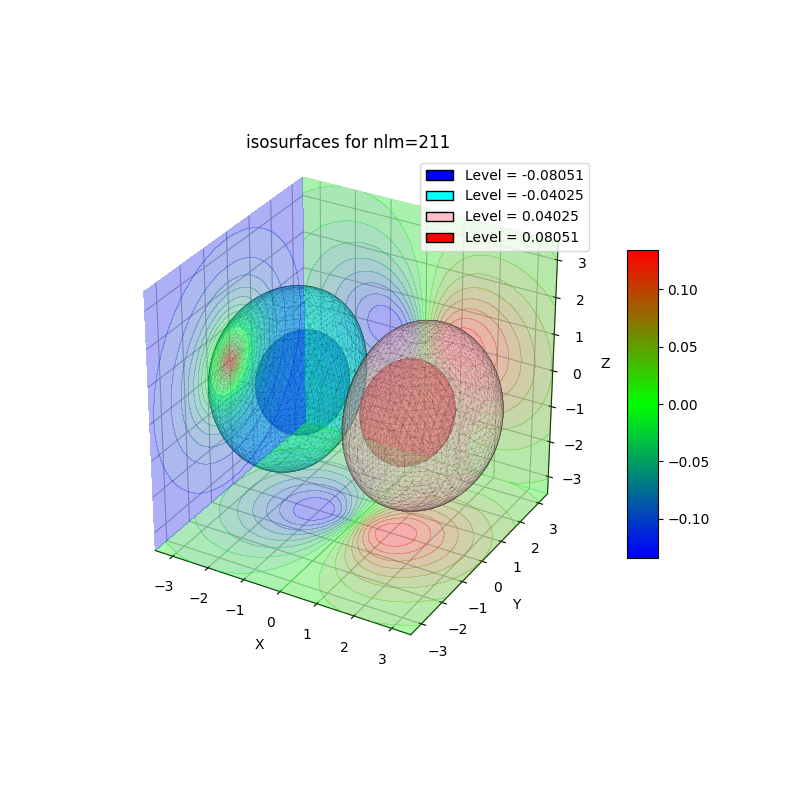

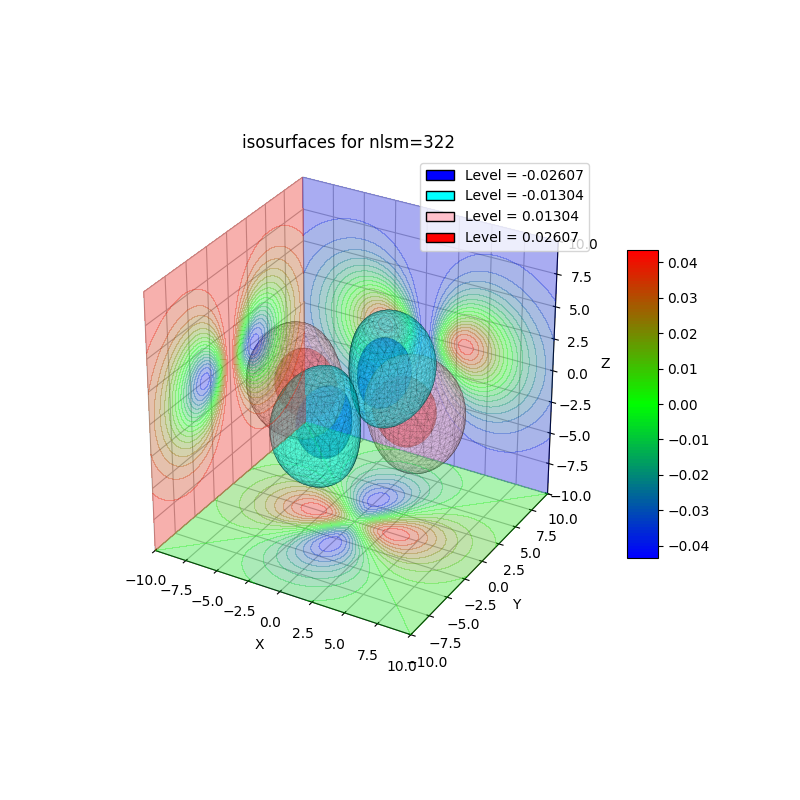

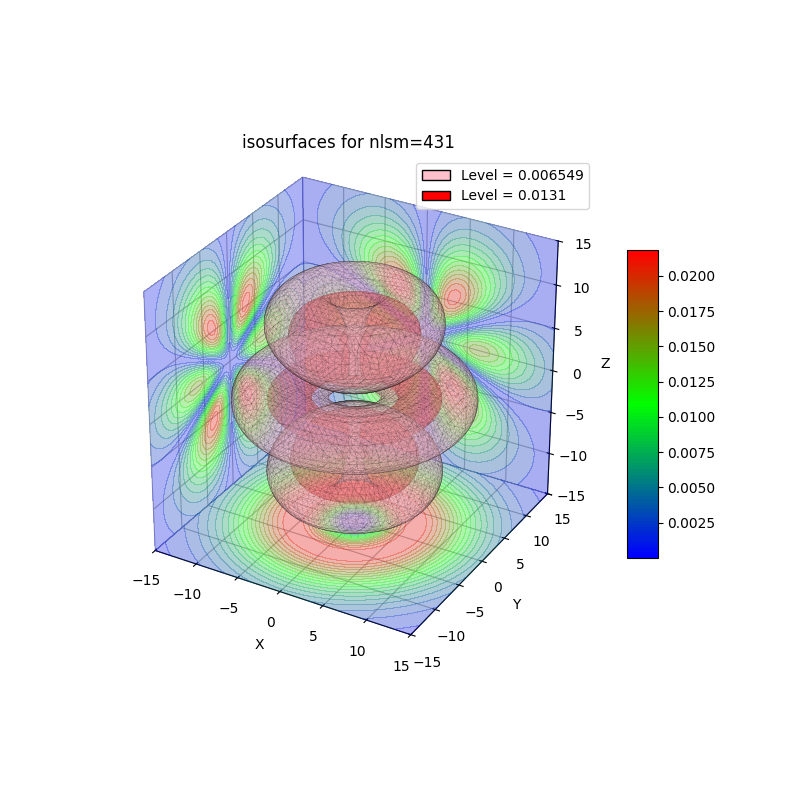

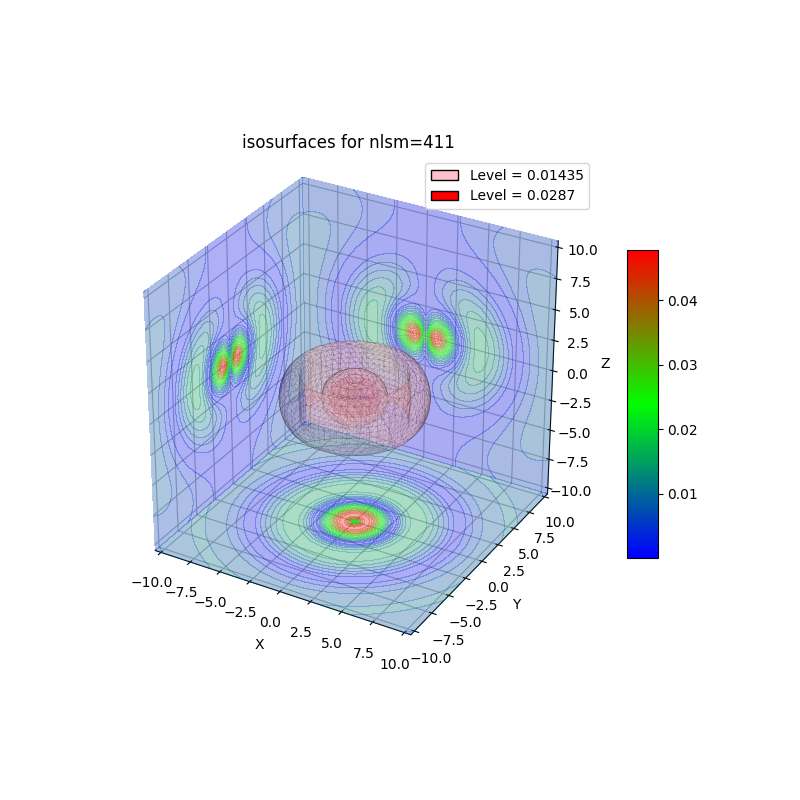

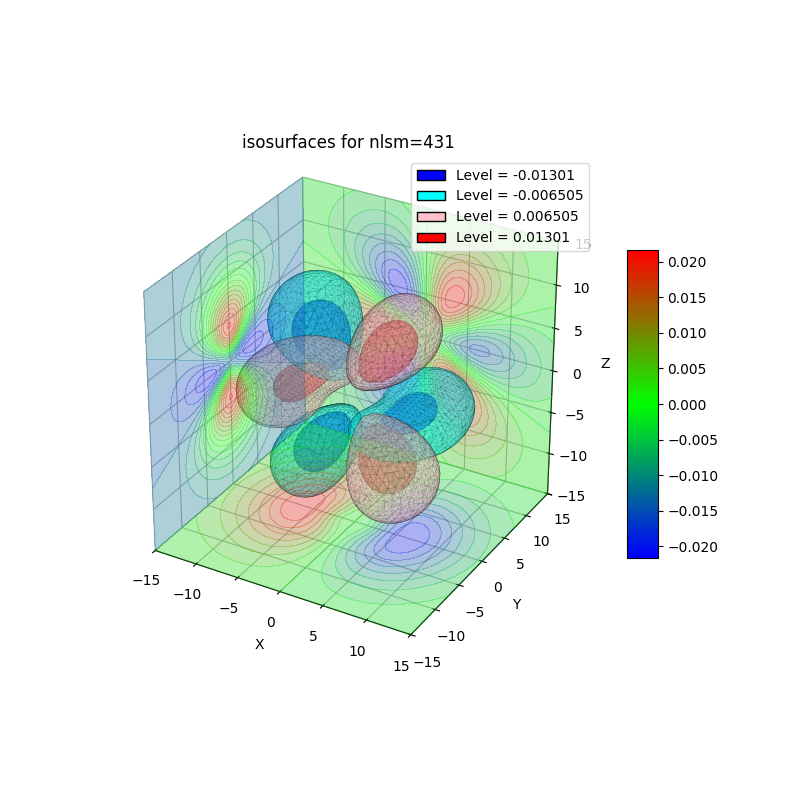

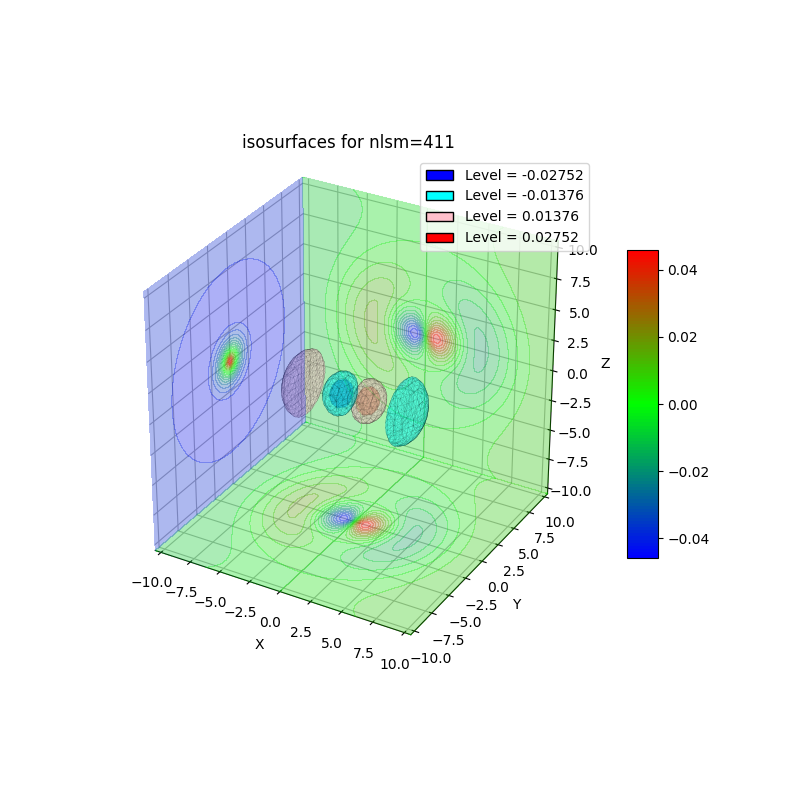

iso3d: 3次元等値面

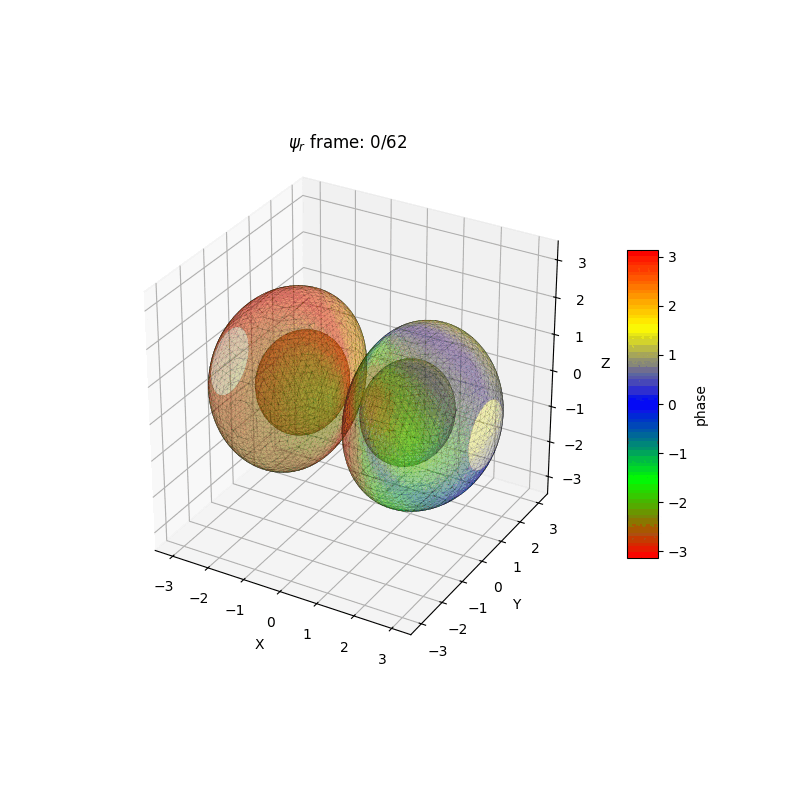

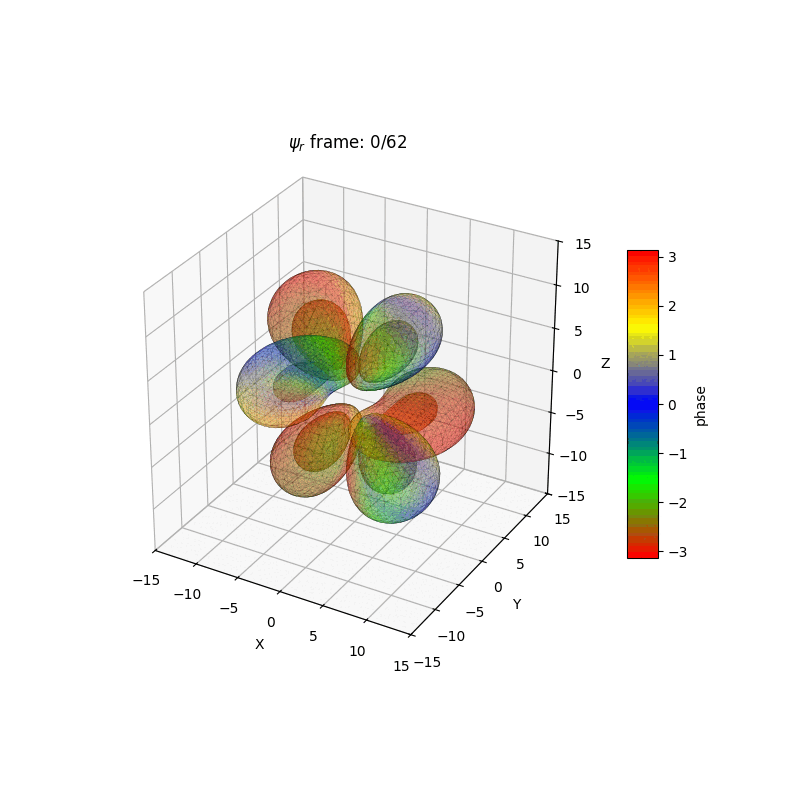

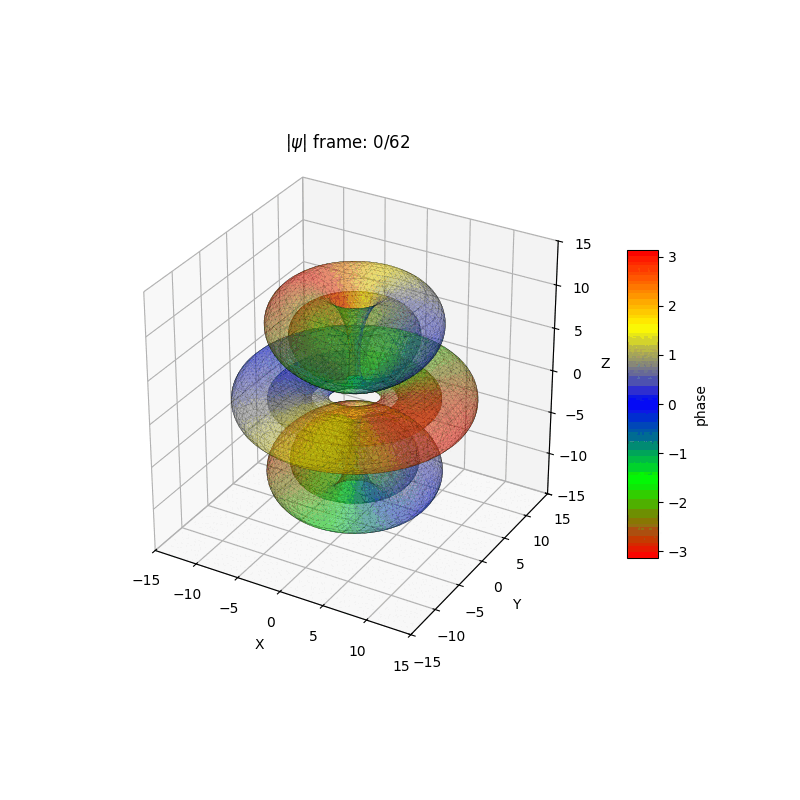

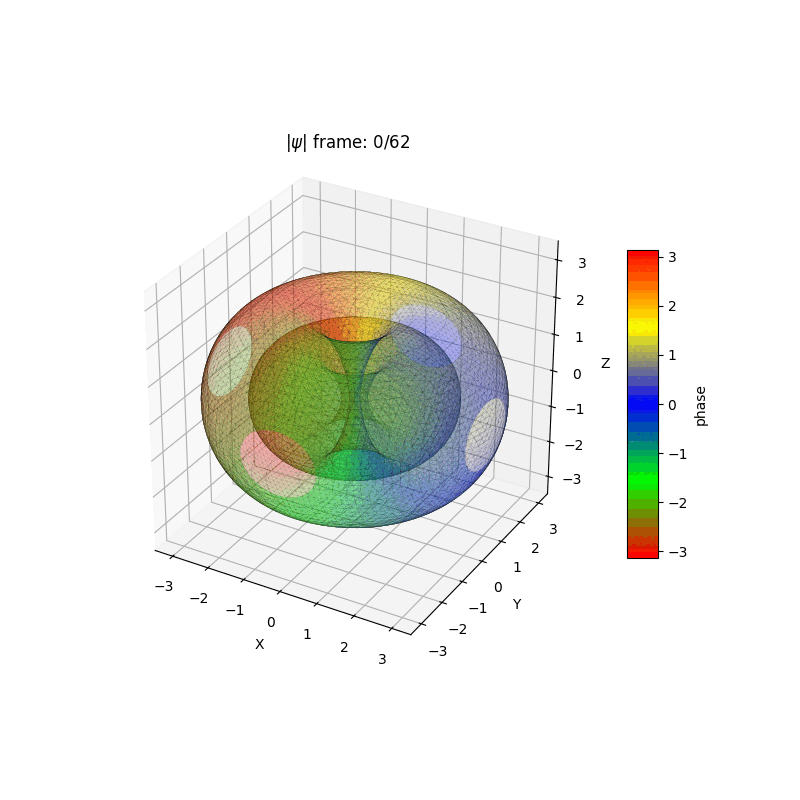

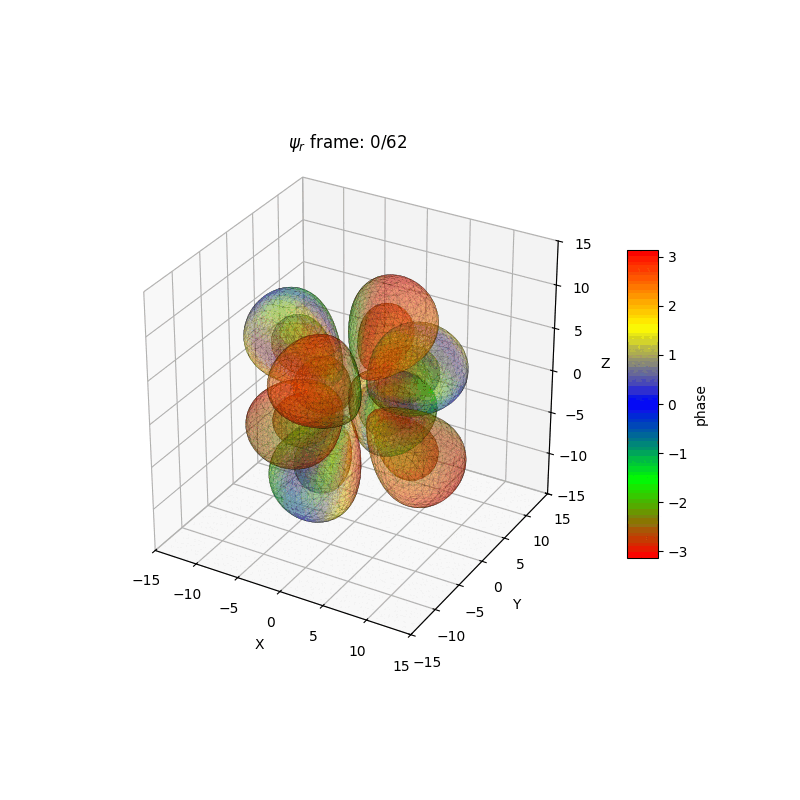

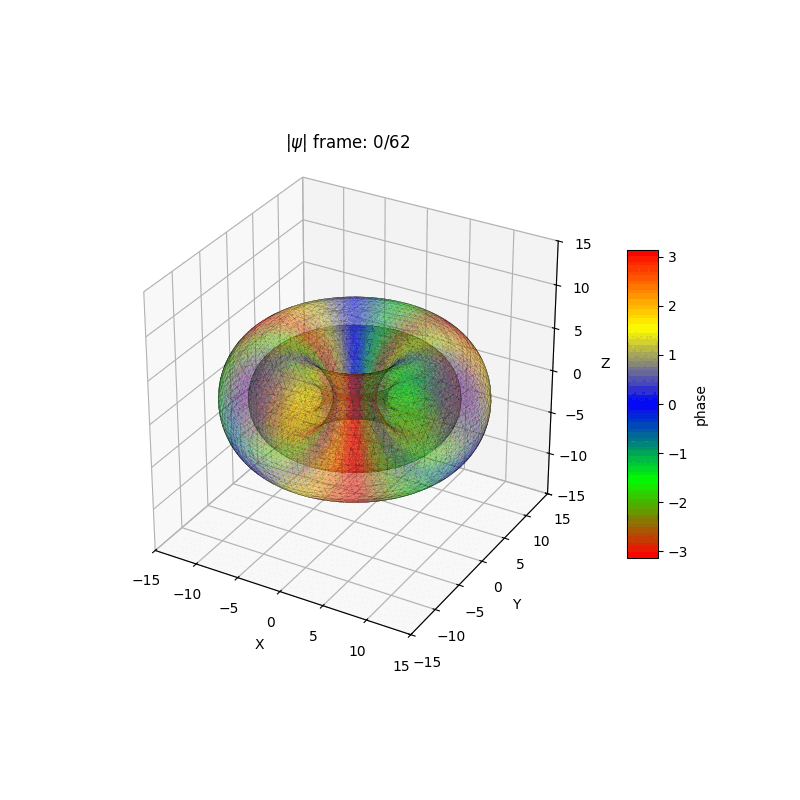

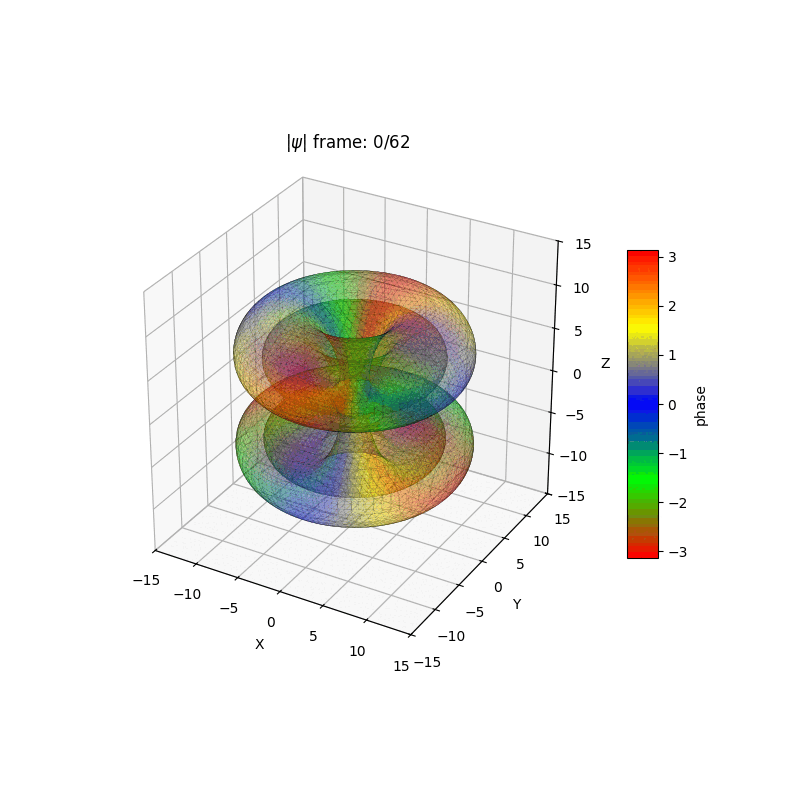

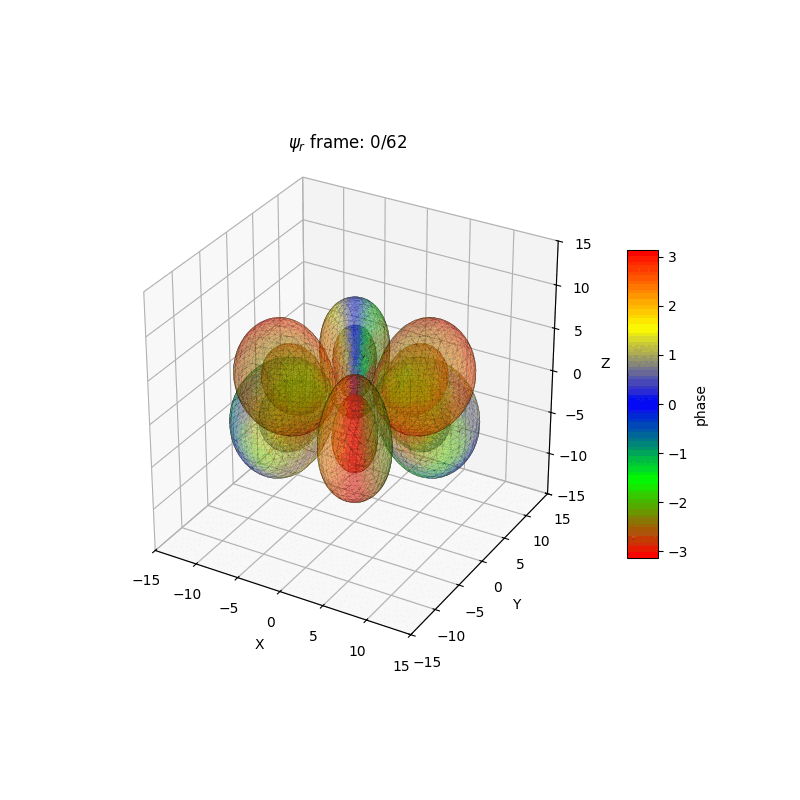

iso3danim: iso3dのアニメーション

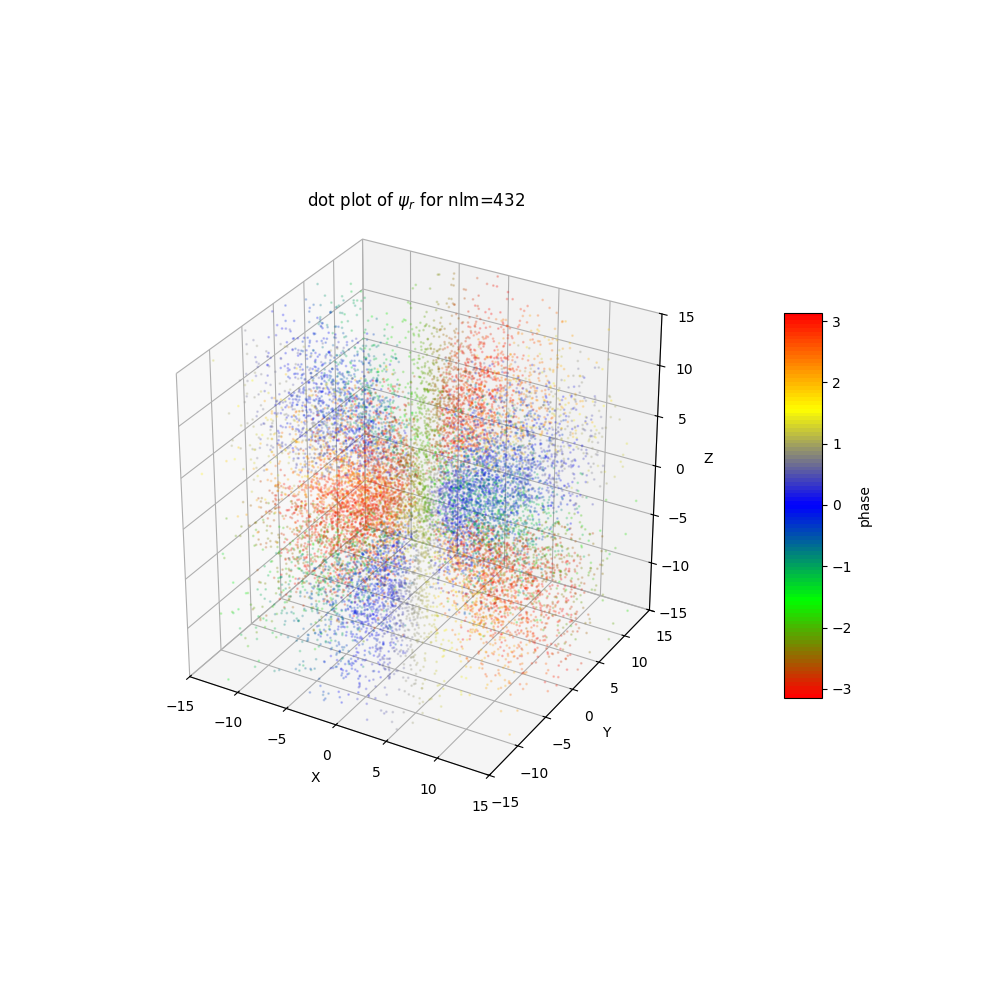

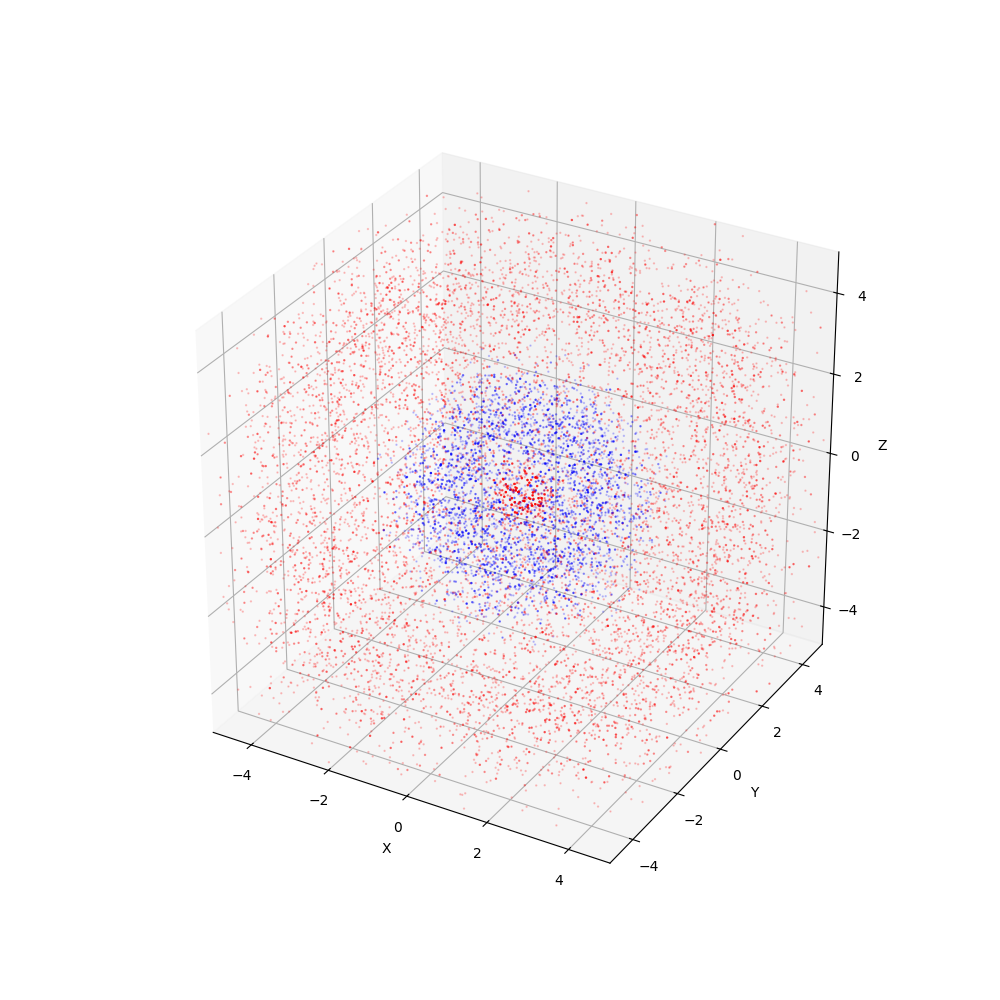

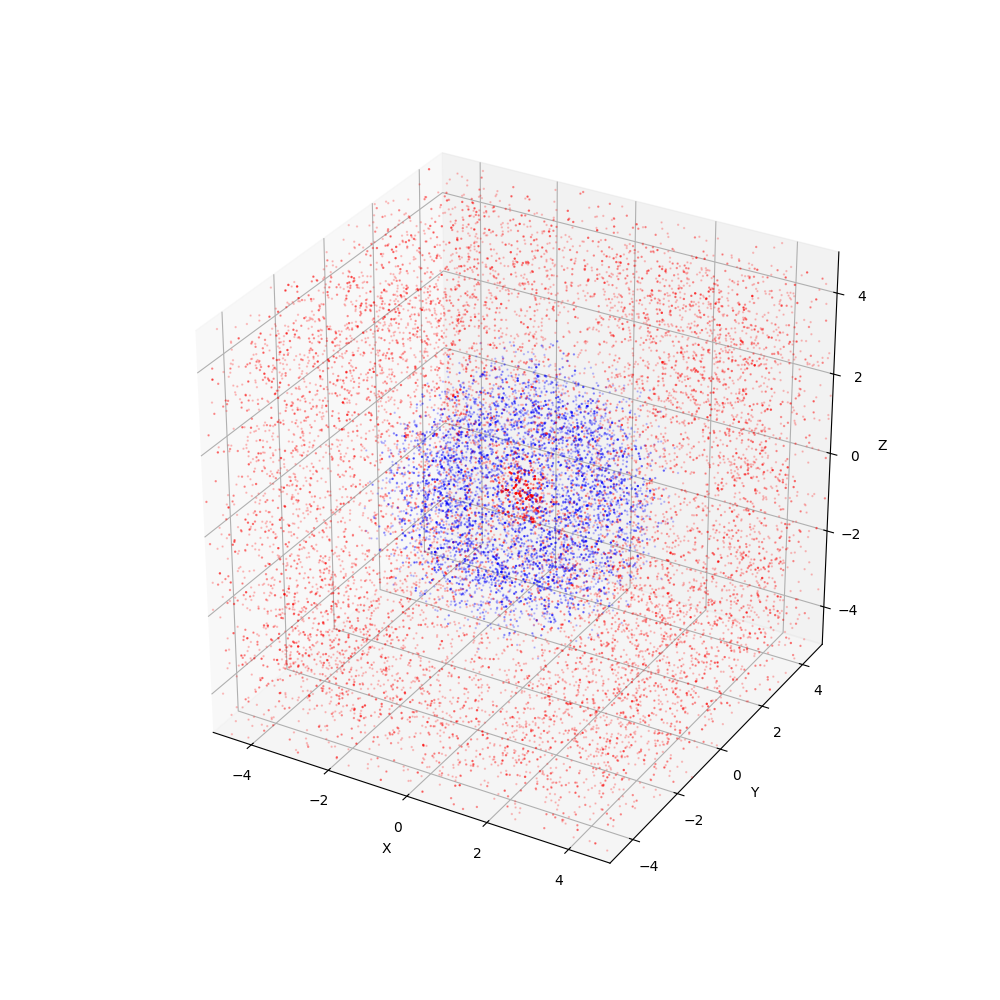

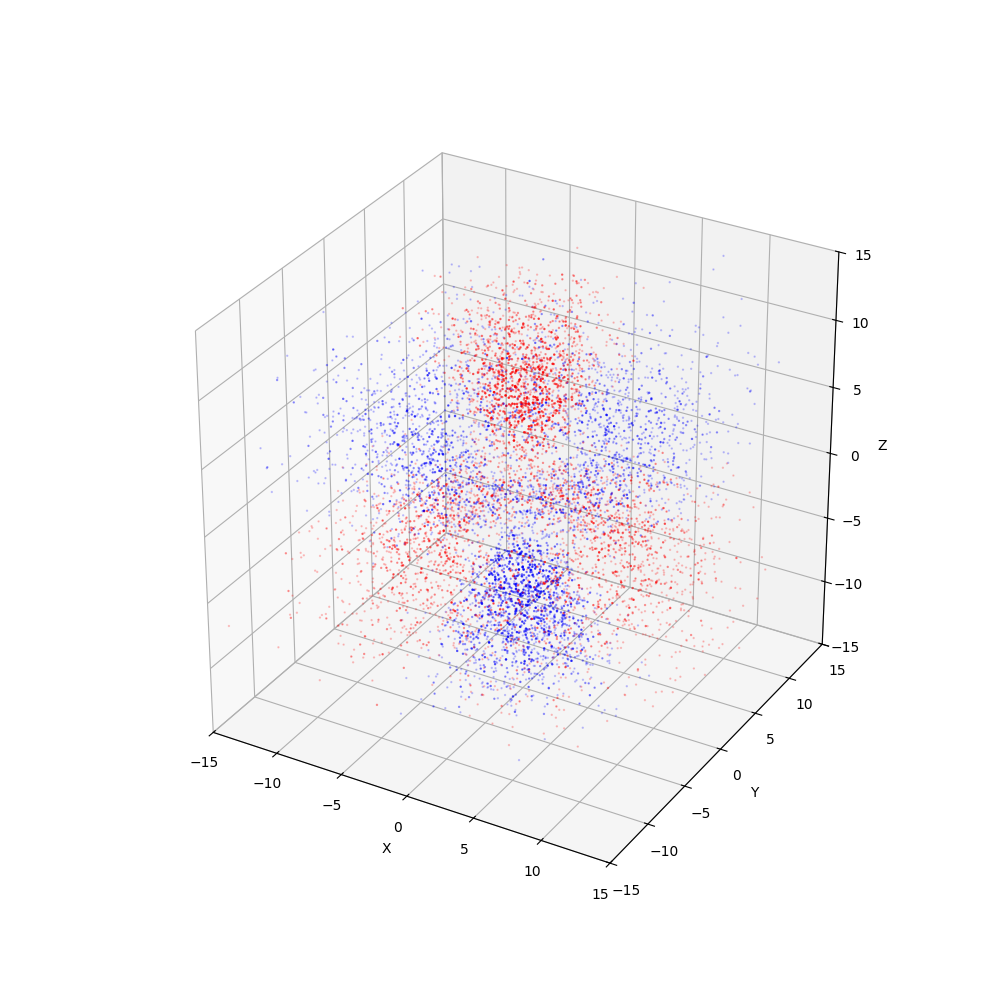

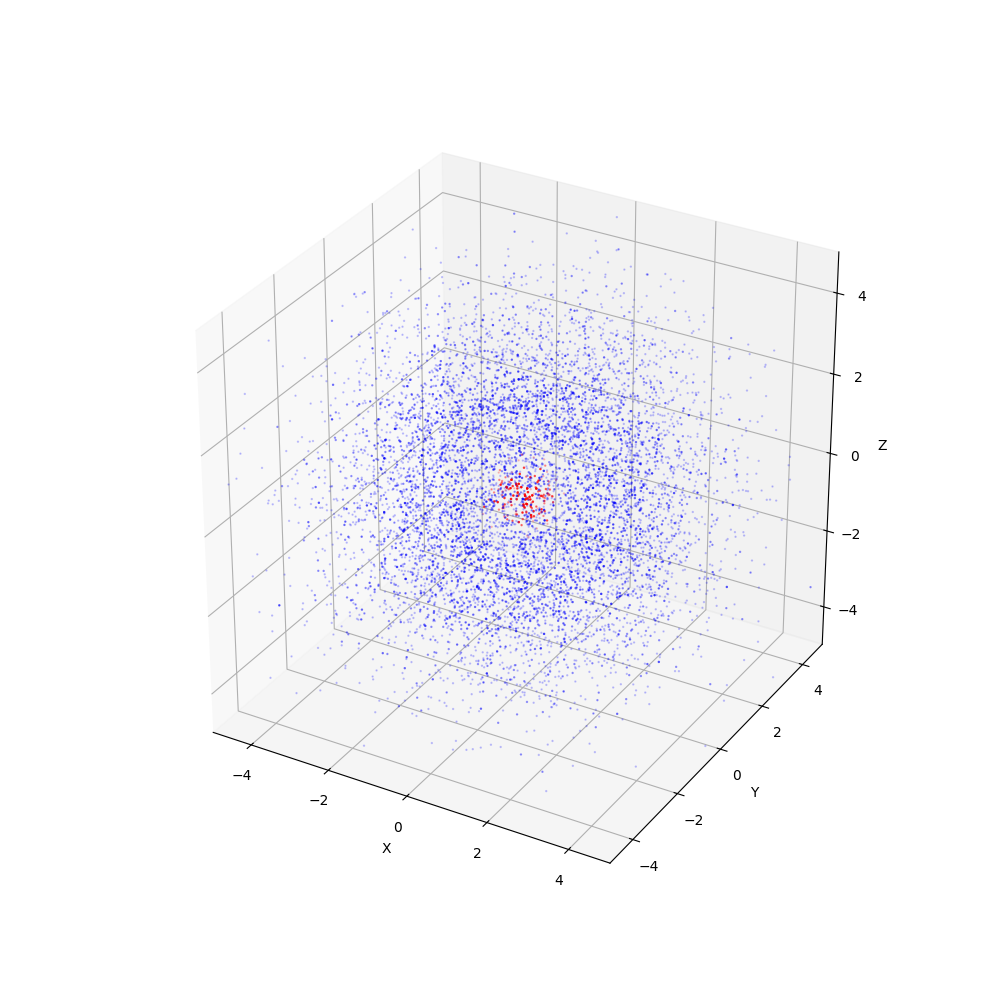

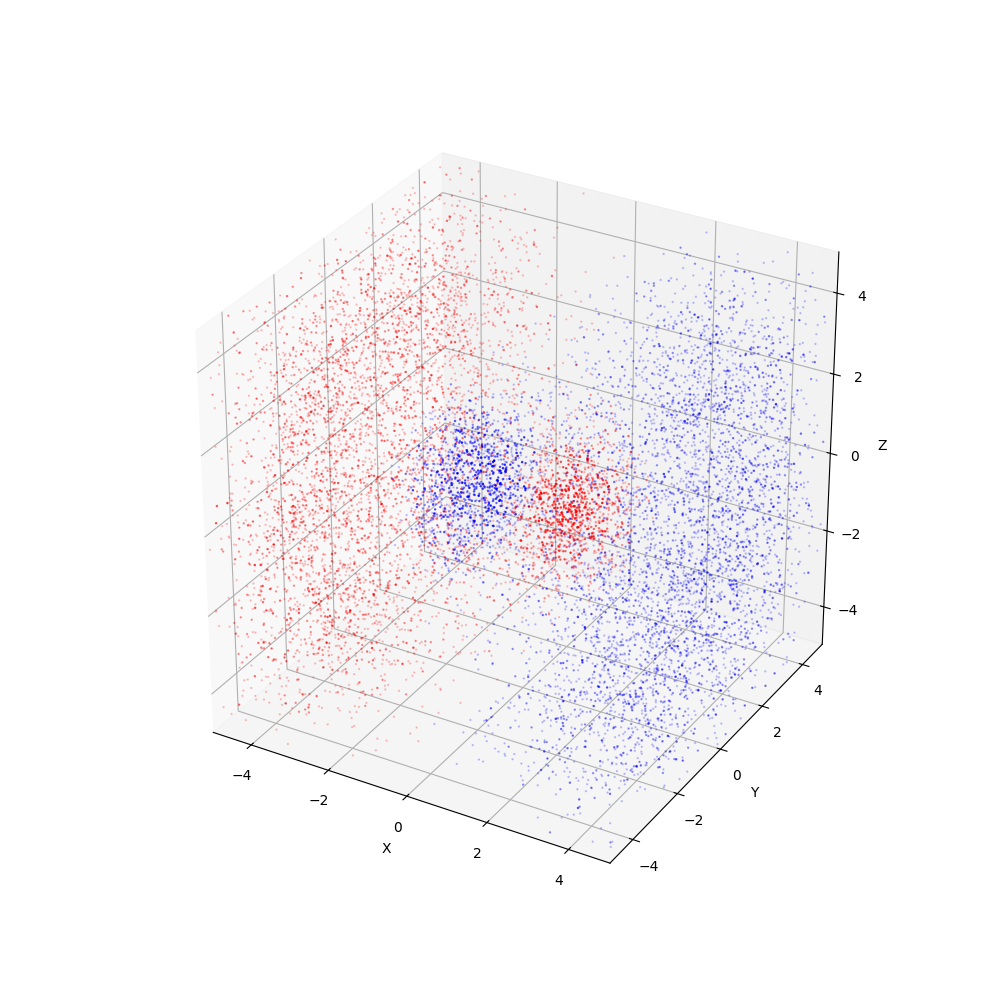

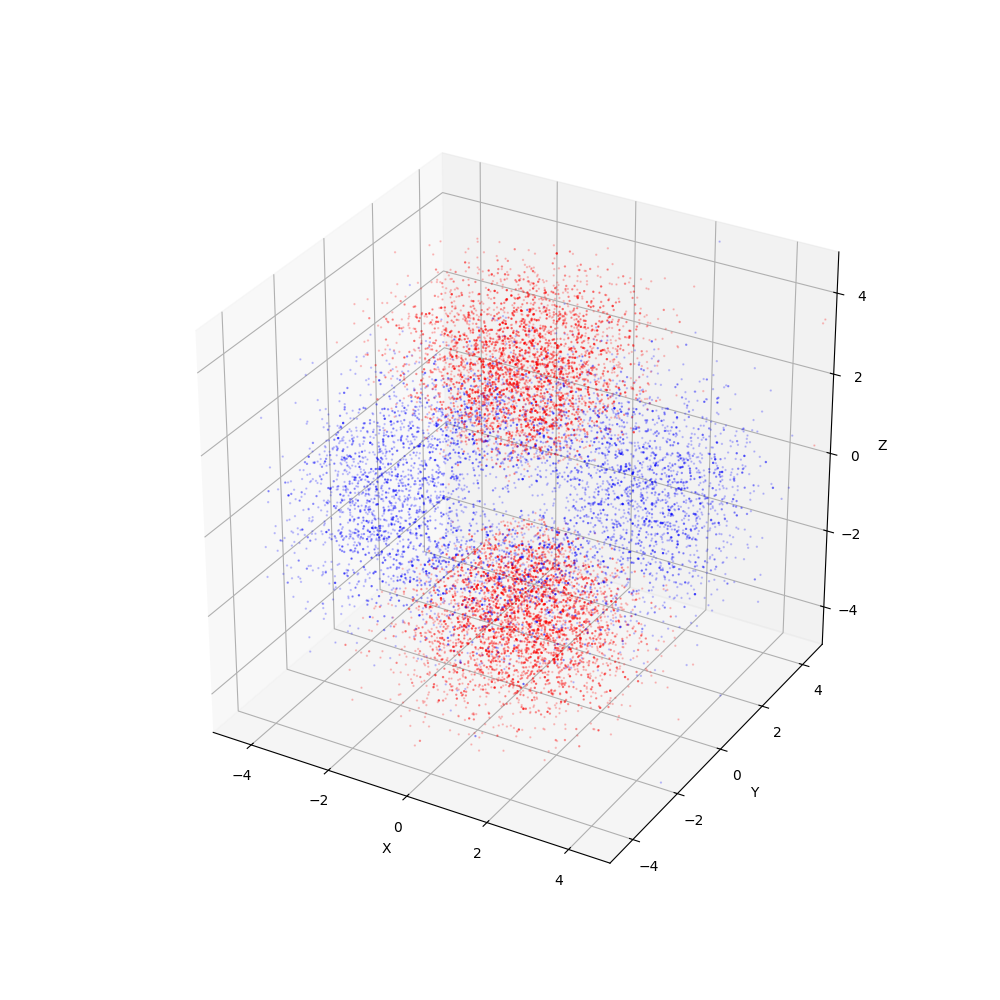

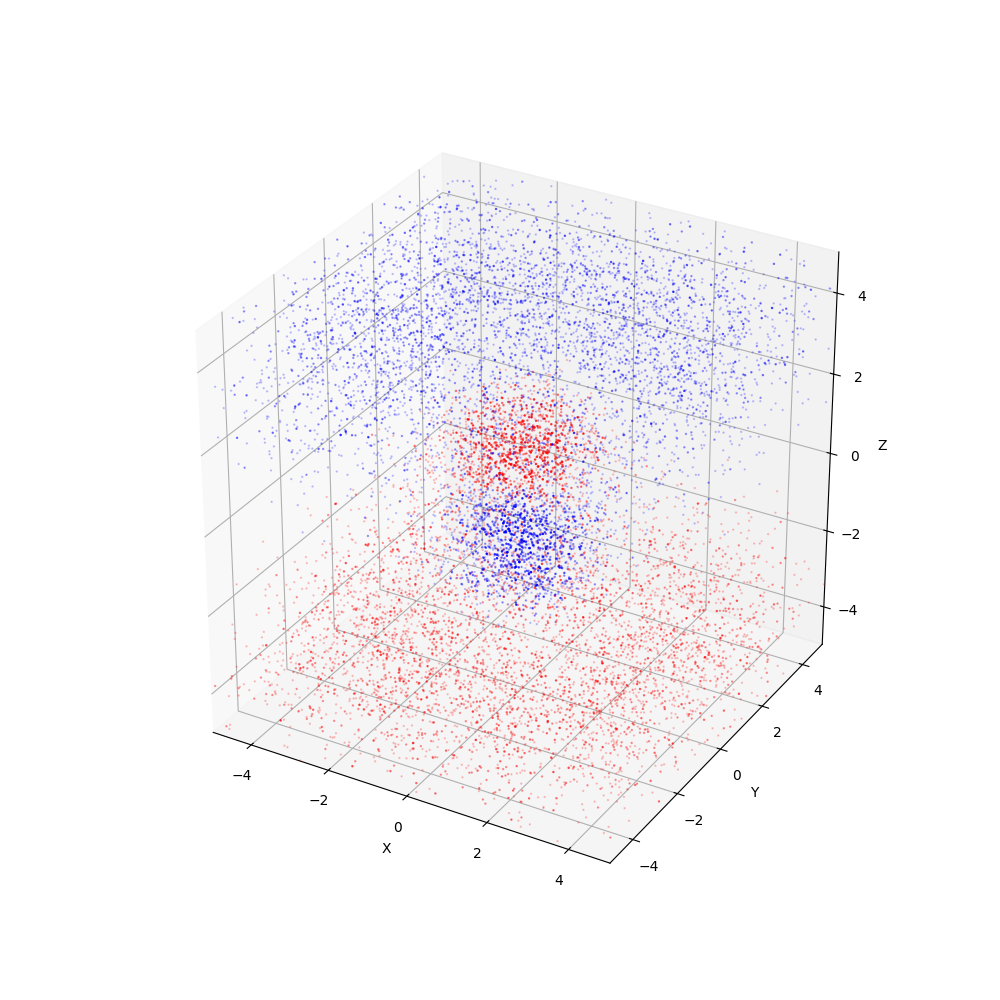

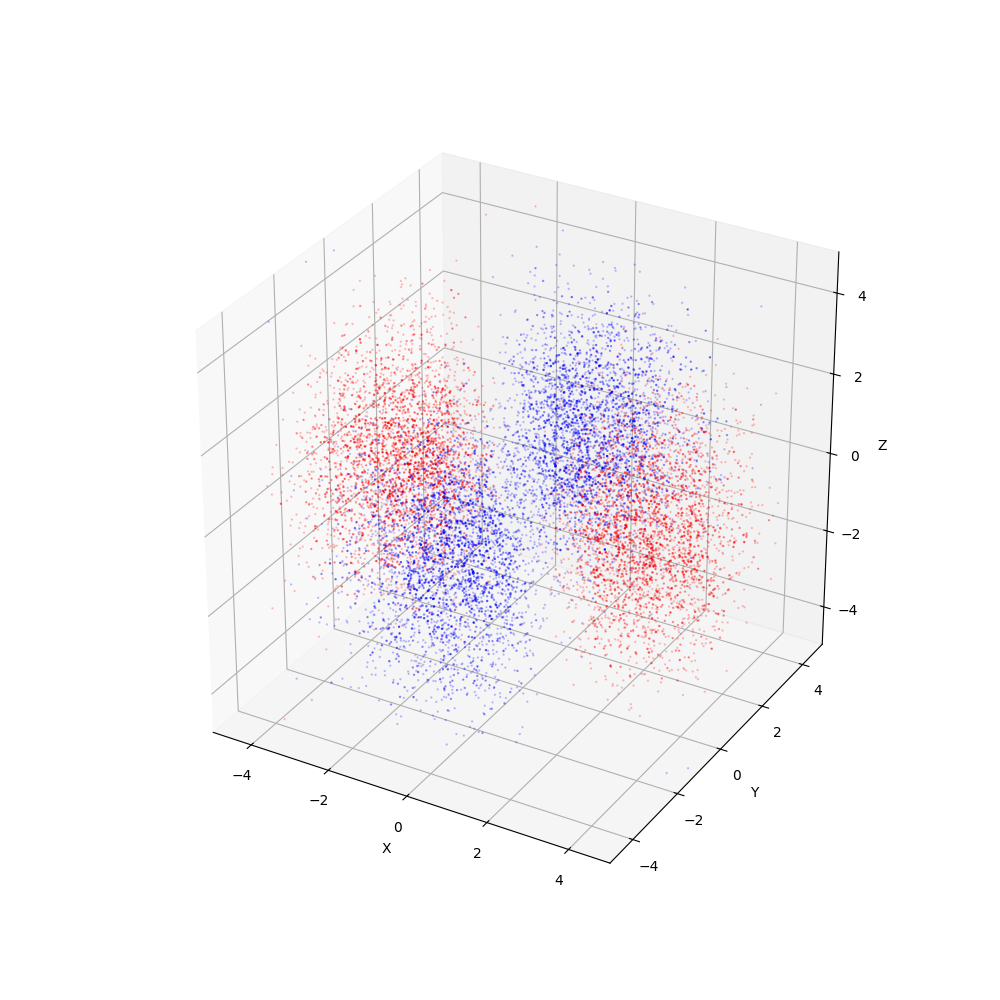

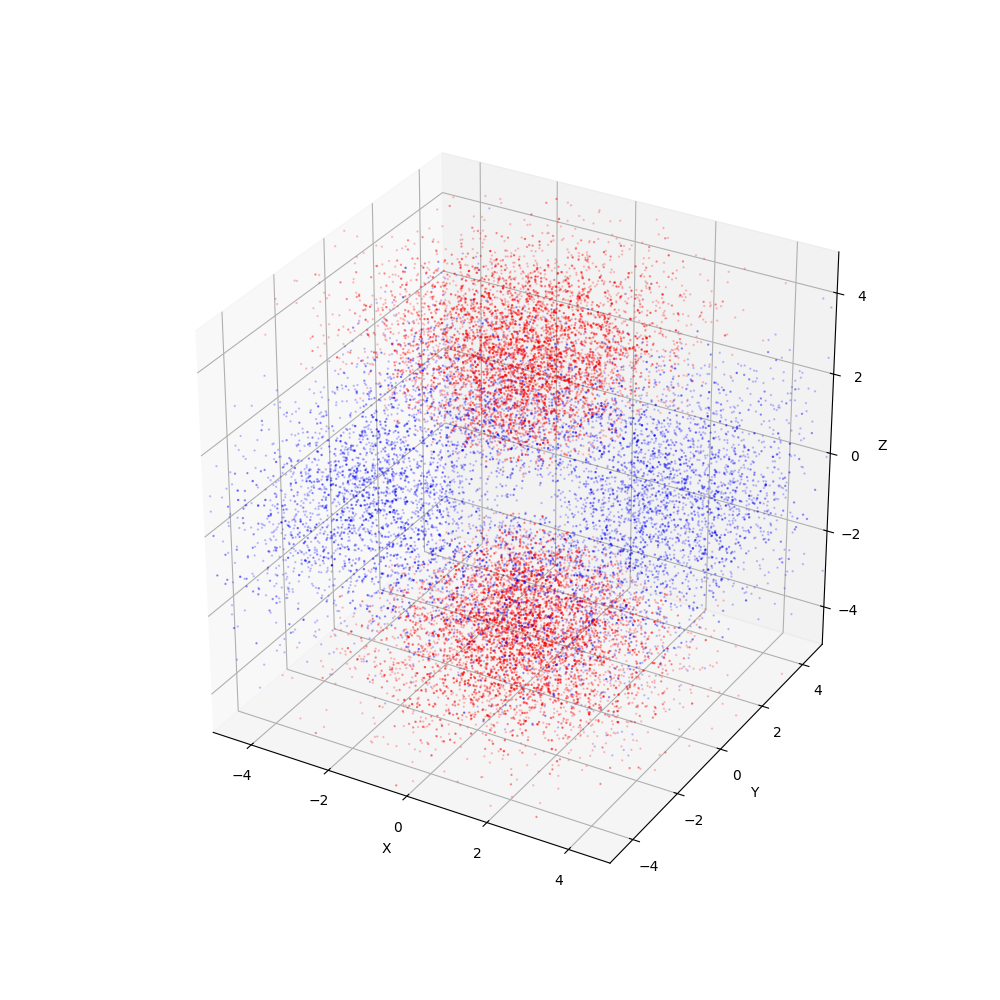

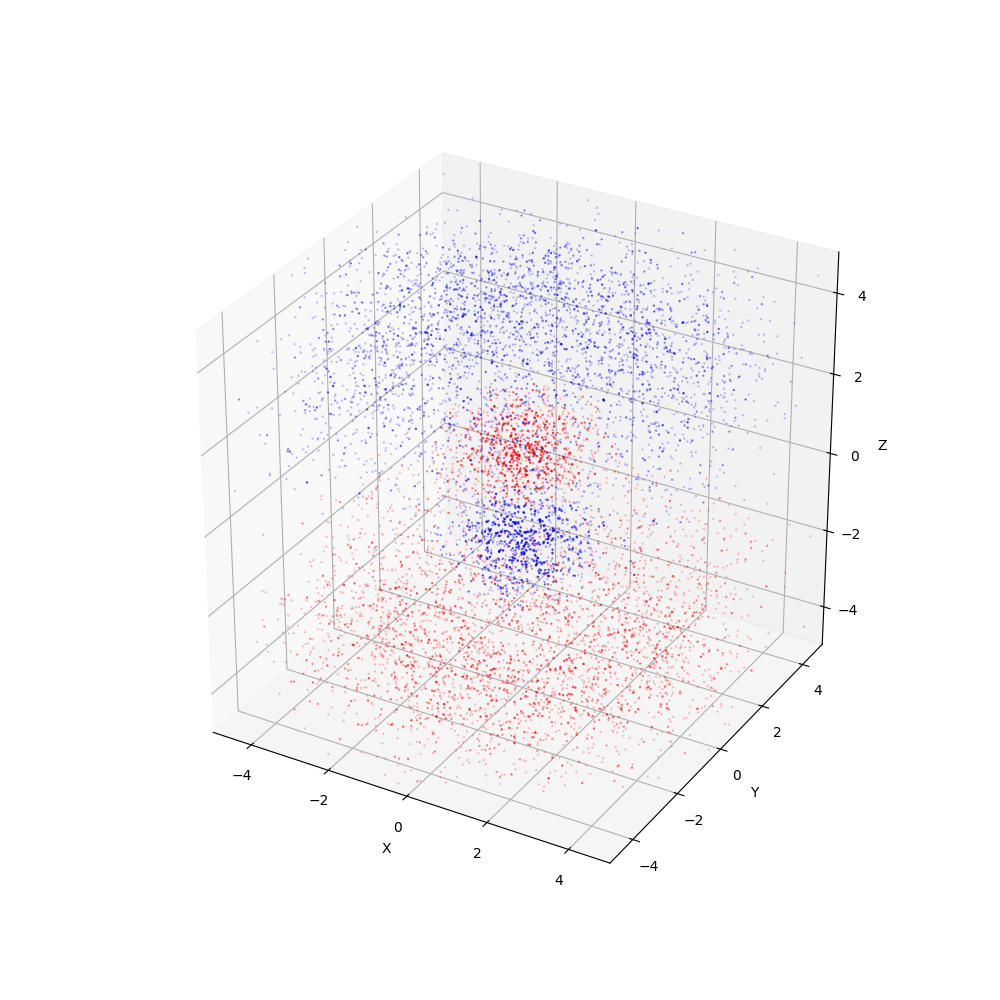

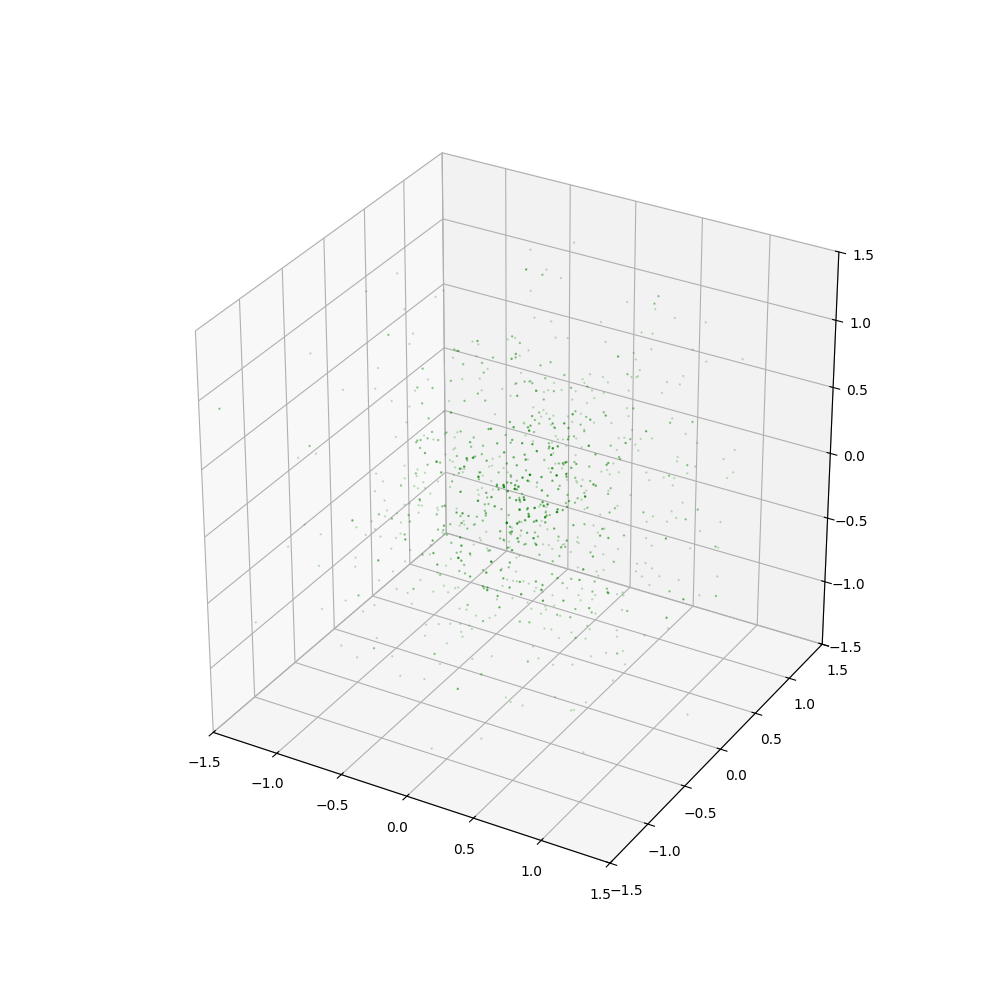

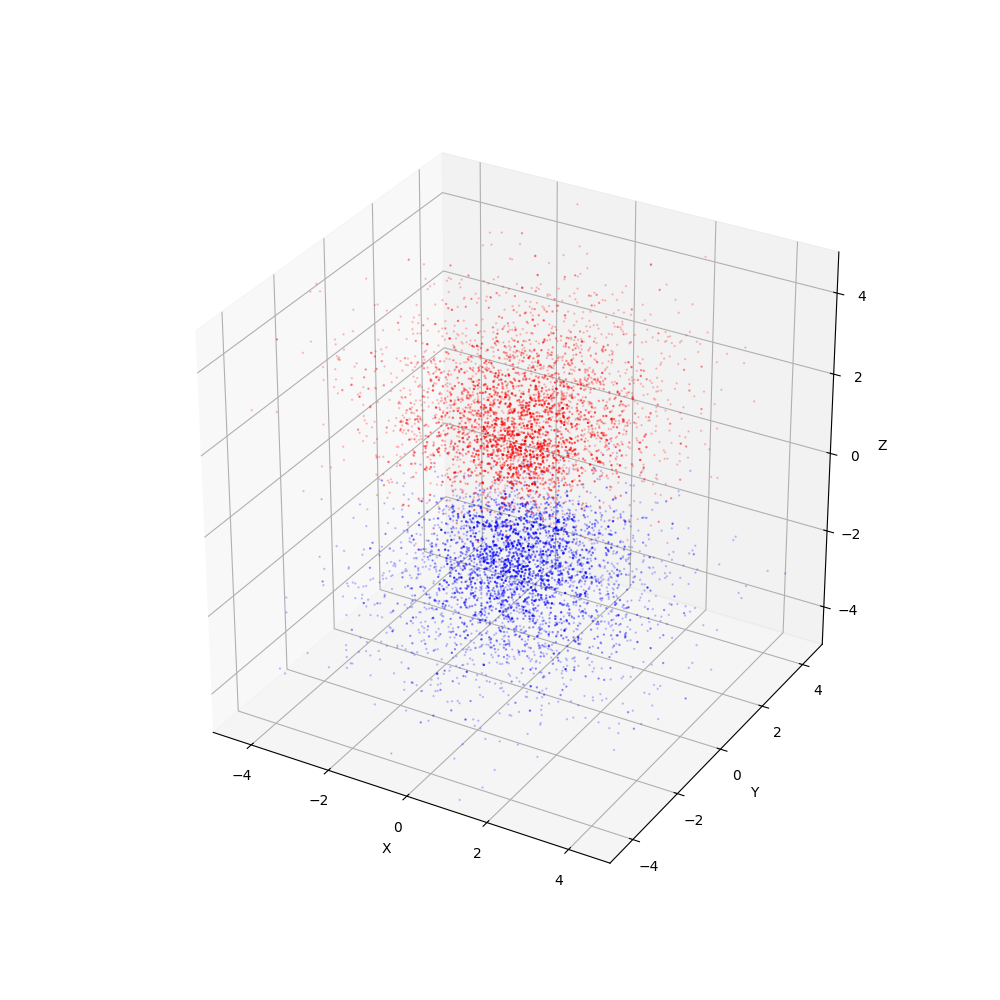

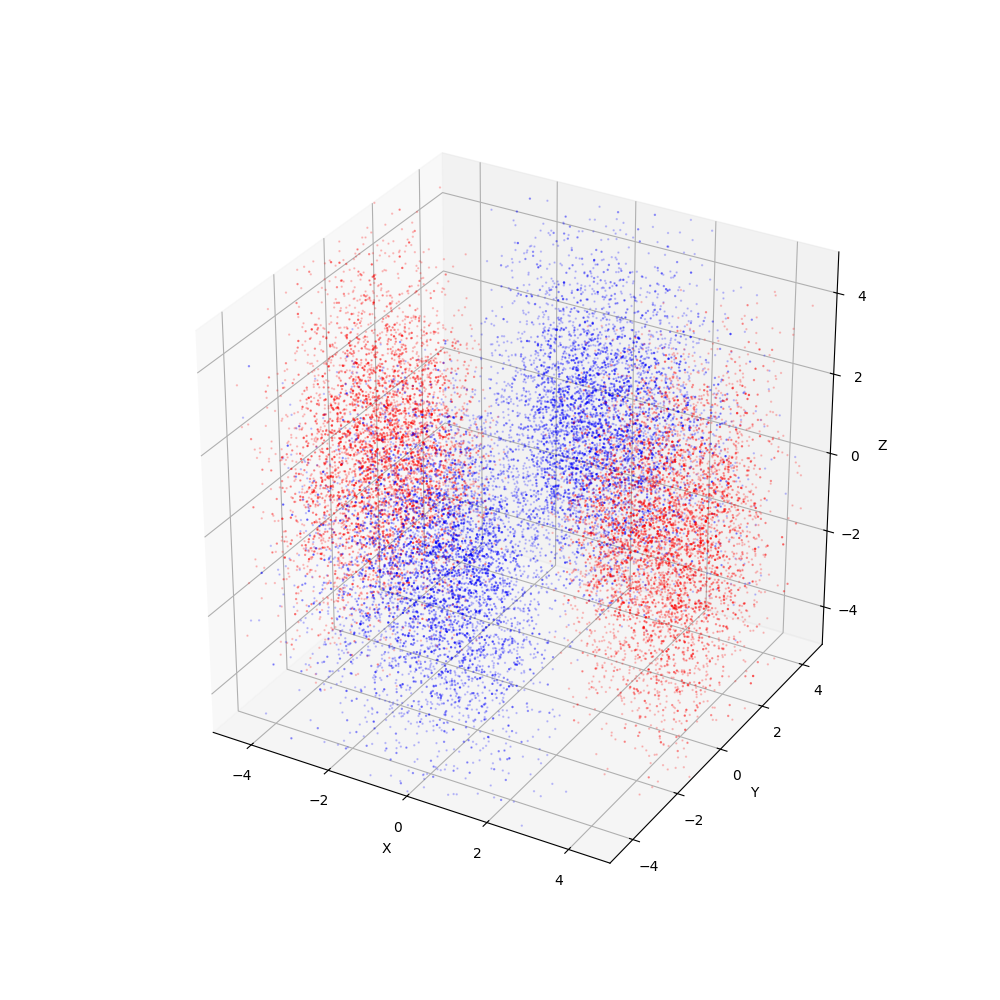

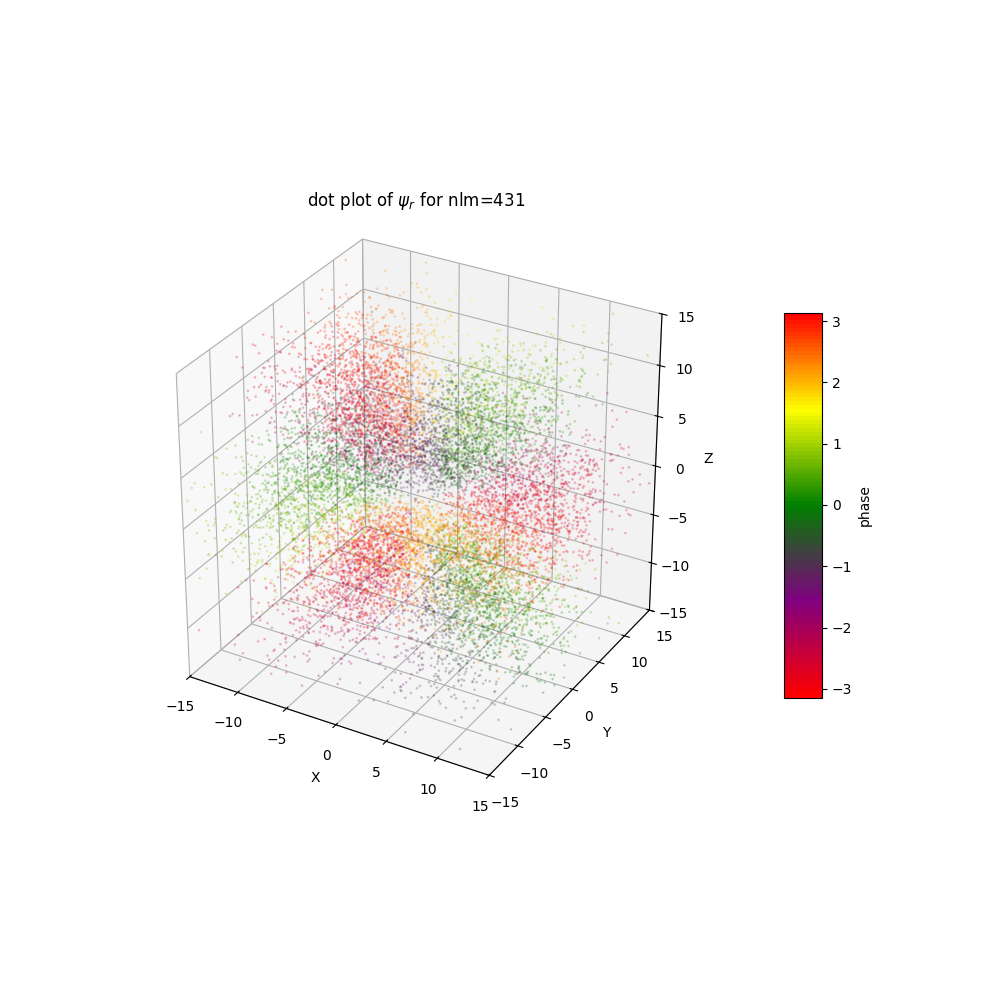

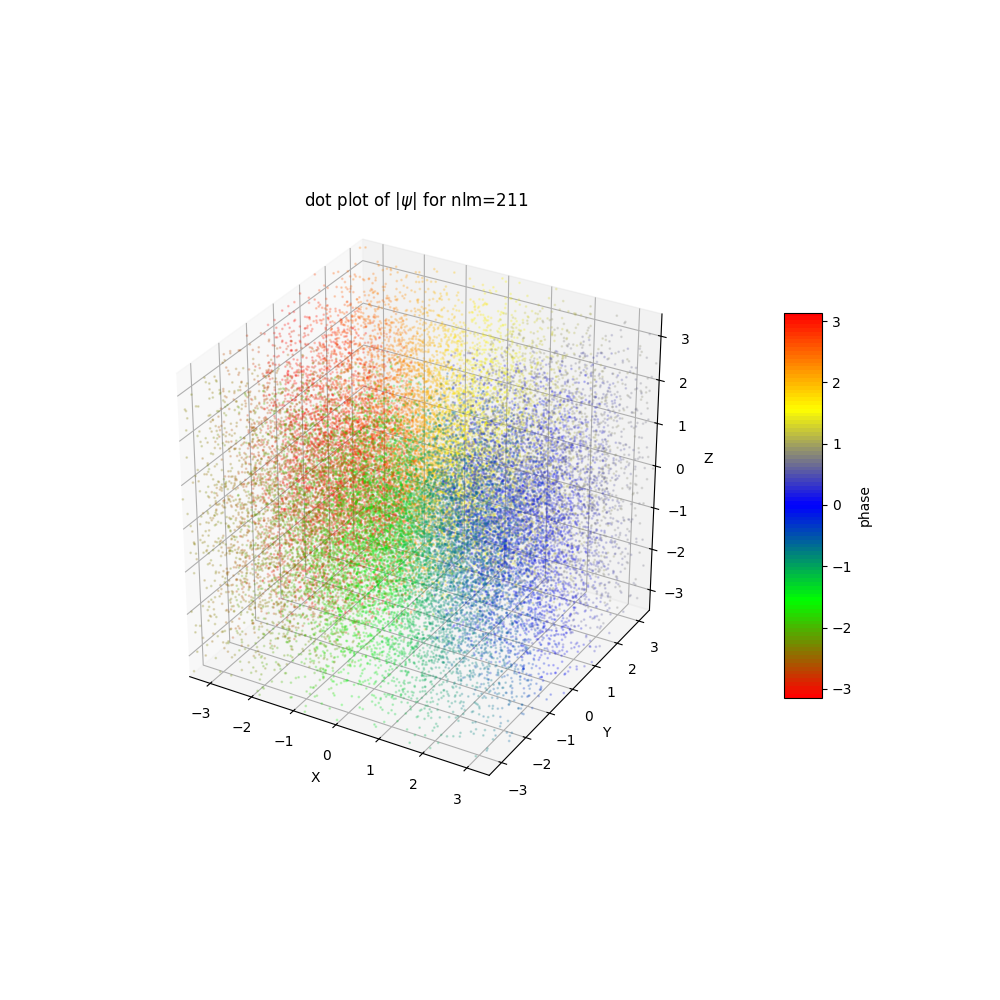

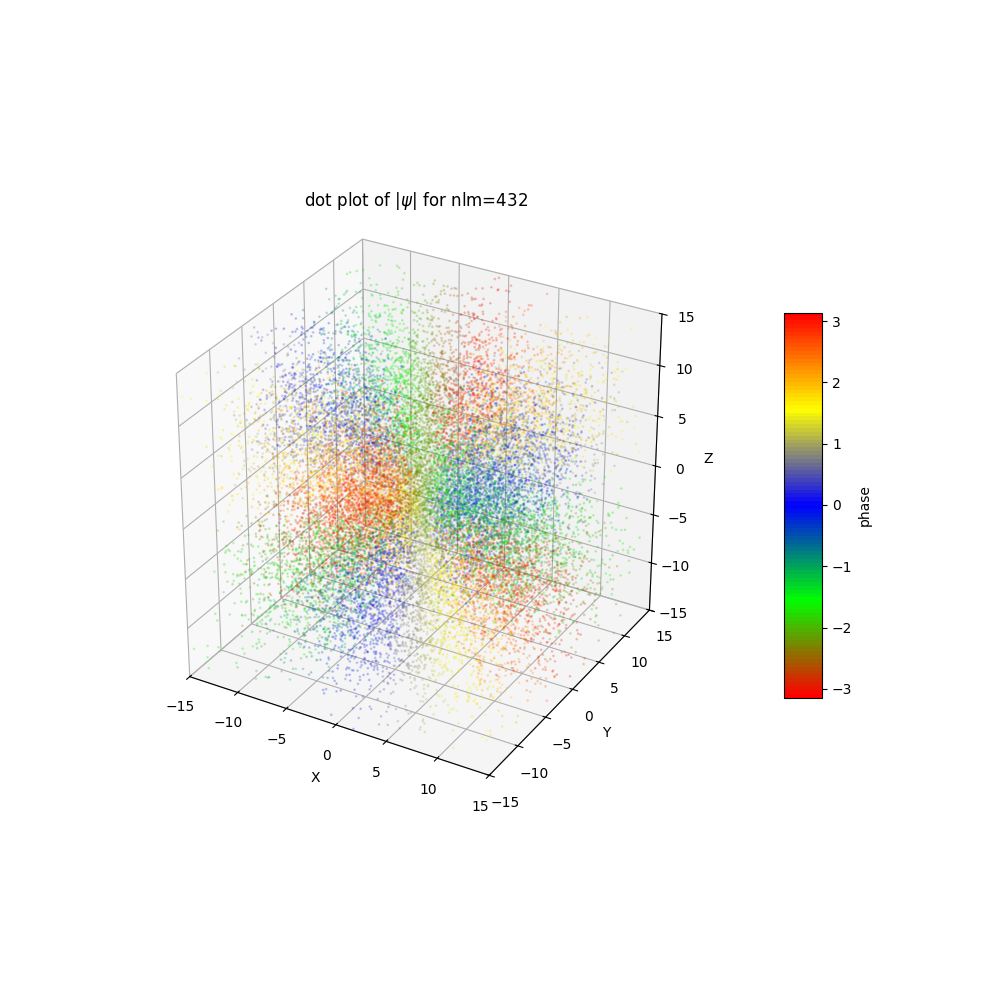

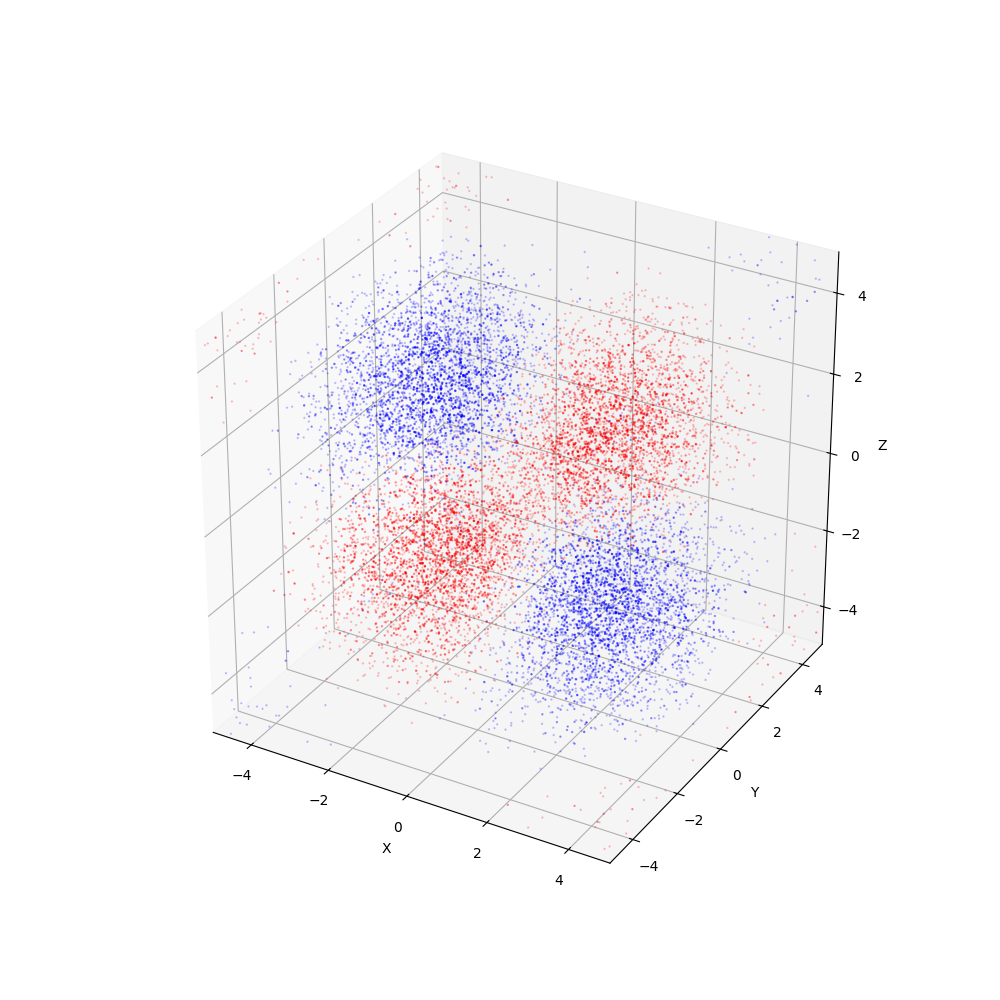

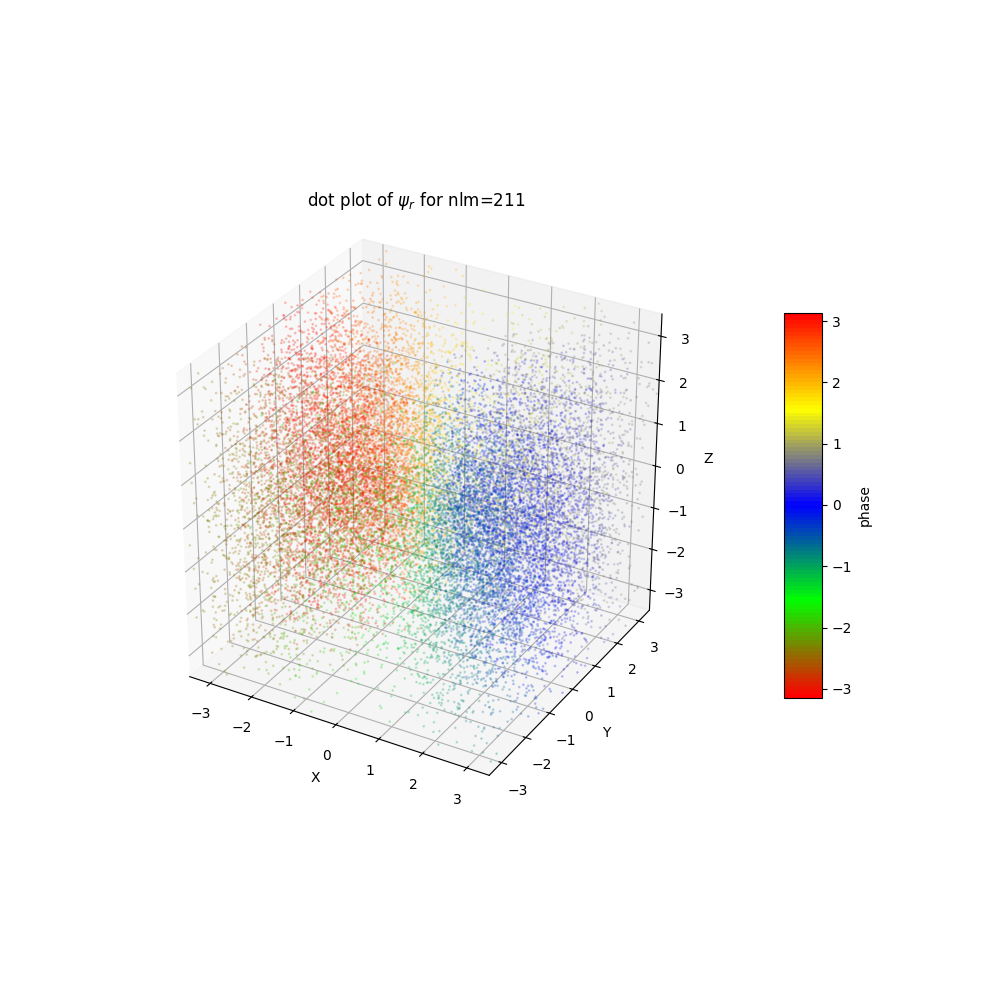

dot: 値に比例した密度の点でψ(x,y,z)を散布図表示
dotc: dotcに、xy, yz, zx平面に2次元等高線図を追加。それぞれ、z, x, yを0.1に固定した面です。

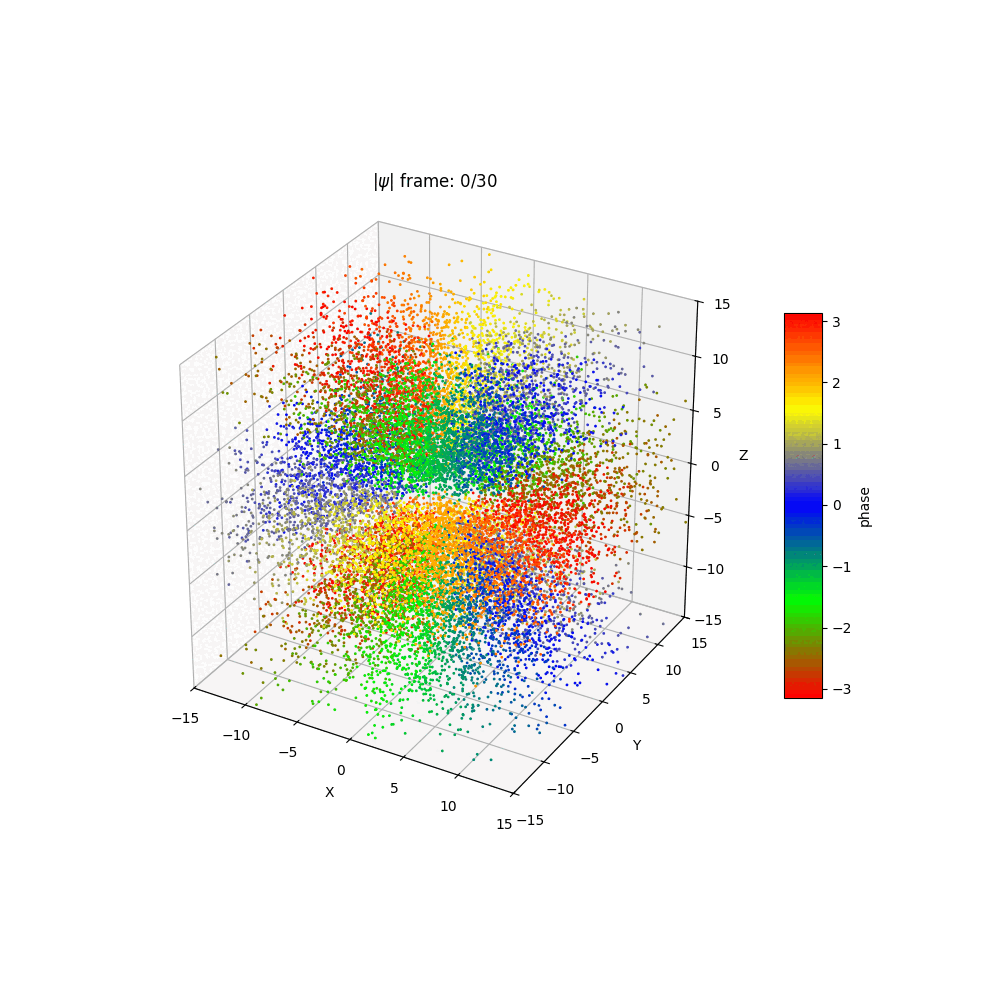

dotanim: dotのアニメーション

プログラム plot_wf.py

plot_wf.py

Hの波動関数のプロットおよびアニメーション: plot_wf.py (download/show)

使用ライブラリ: H波動関数ライブラリ: tkWavefunction_H.py (download/show)

使用ライブラリ: 3d描画ライブラリ: tkPlot3d.py (download/show)

Usage: python plot_wf.py mode function (nsamples)

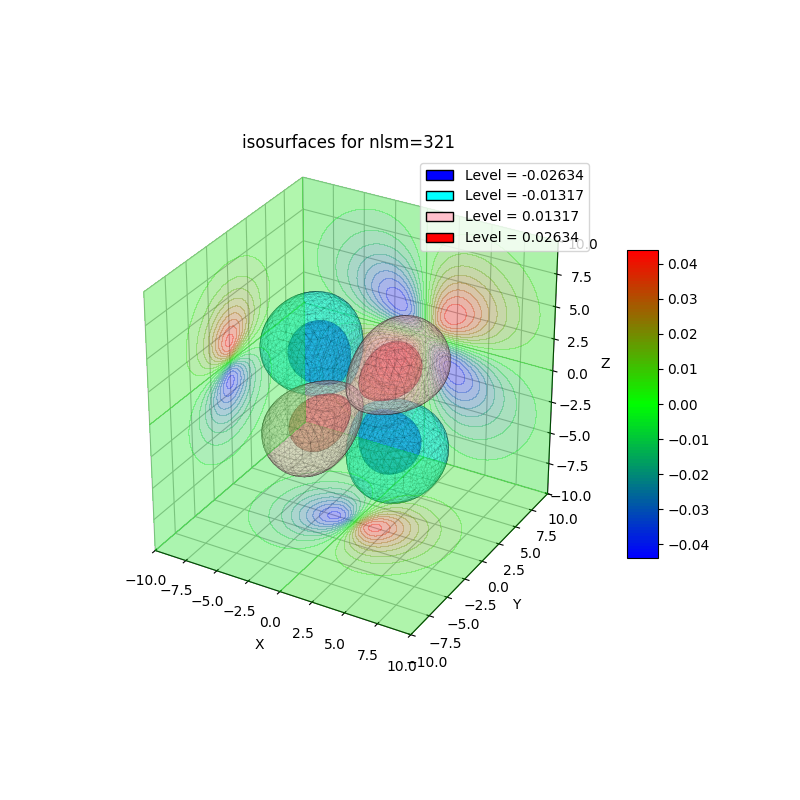

ex: python plot_wf.py iso3d 3dxyr # 3dxy(yz)軌道のψ_rの3次元等高面

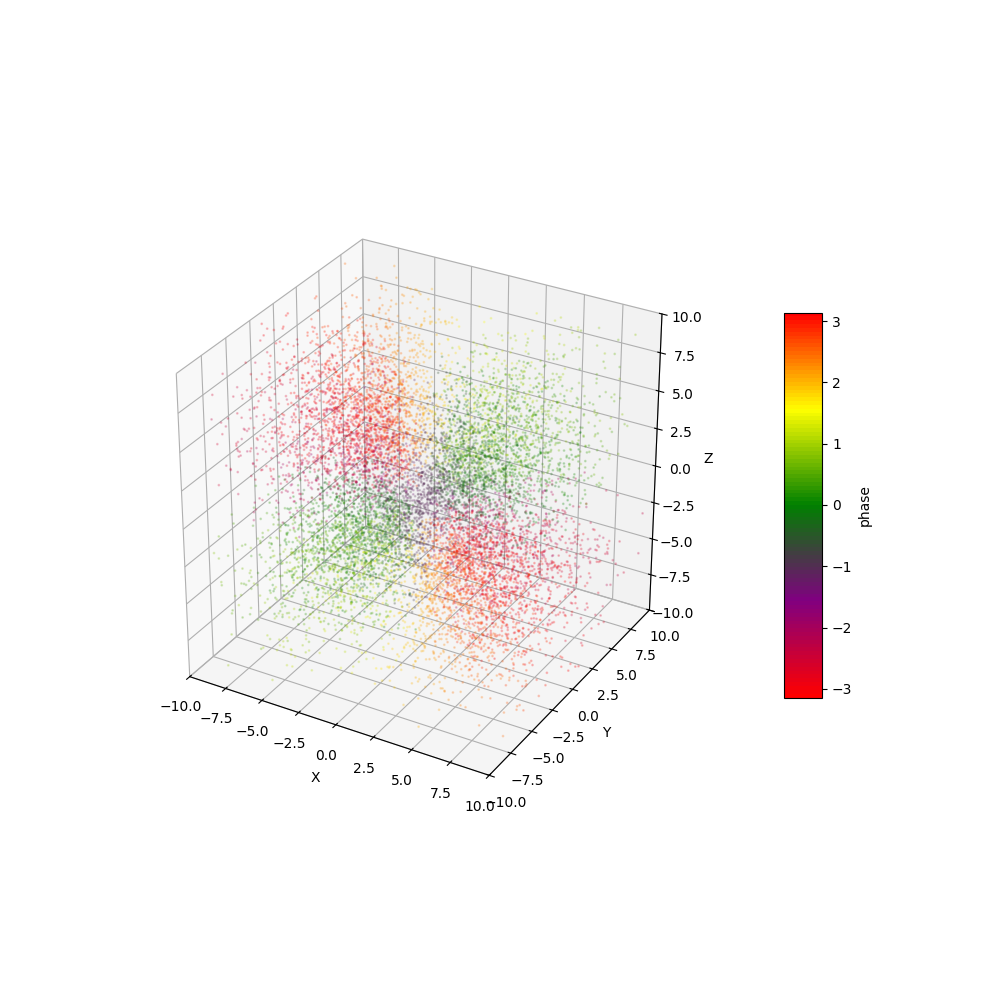

ex: python plot_wf.py dot 321r 30000 # 3dxy(yz)軌道のψ_rに比例した密度で散布図描画。30000点をモンテカルロサンプリング
ex: python plot_wf.py dotc 321r 30000 # ↑の散布図に、xy,yz,zx面の等高面を追加
ex: python plot_wf.py rplot 211a # 2px,y軌道の|Ylm(θ,φ)|のパラメトリックプロット

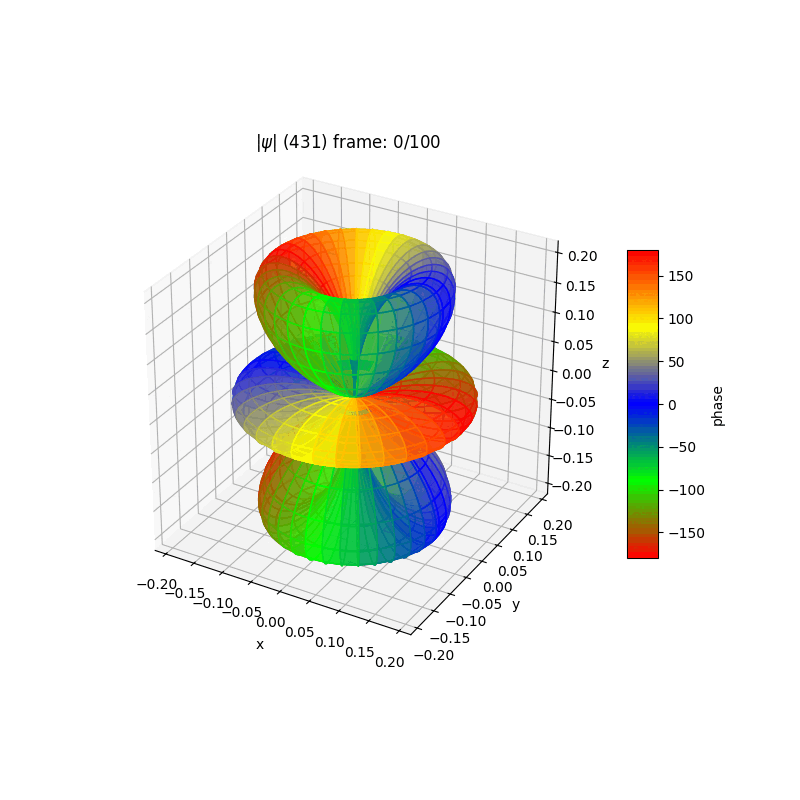

ex: python plot_wf.py ranim 431a # (n,l,m)=(4,3,1)軌道の|Ylm(θ,φ)|の時間変化のアニメーション
ex: python plot_wf.py dotanim 431a # (n,l,m)=(4,3,1)軌道の|Ylm(θ,φ)|の時間変化のアニメーション
ex: python plot_wf.py iso3danim 431a # (n,l,m)=(4,3,1)軌道の|Ylm(θ,φ)|の時間変化のアニメーション
